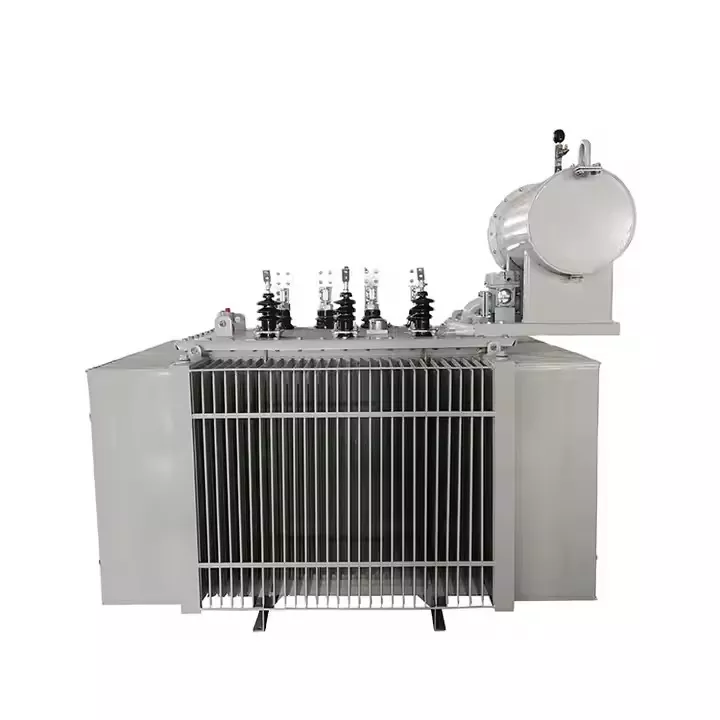

Transformador de distribución de energía sumergido en aceite 33/35KV

LUGAO es una fábrica, fabricante y proveedor global experimentado en China de transformadores de potencia sumergidos en aceite de 33 kV y 35 kV.Transformador de distribución de energía sumergido en aceite 33/35KVes un transformador de alto voltaje diseñado para sistemas de distribución de energía. Utiliza aceite aislante para refrigeración y protección, lo que garantiza un funcionamiento estable y evita el sobrecalentamiento. El tanque completamente sellado protege los componentes internos del polvo, el aire y la humedad, lo que extiende la vida útil y reduce el mantenimiento. Estostransformadoresse utilizan ampliamente en subestaciones, instalaciones industriales e infraestructura comercial para proporcionar una transformación de voltaje confiable, eficiente y segura.

Cómo seleccionar un transformador sumergido en aceite de 33/35 kV para una subestación eléctrica

• Determine la clasificación de voltaje (33 kV o 35 kV) según los requisitos de la subestación.
• Evaluar la capacidad de carga y las necesidades futuras de expansión.
• Elija el tipo de refrigeración, la clase de aislamiento y las opciones de cambiador de tomas.
• Verificar el cumplimiento de los estándares internacionales y las condiciones del sitio.

Procedimiento de instalación y puesta en servicio del transformador 33/35KV

• Inspeccione el transformador de distribución de energía sumergido en aceite de 33/35 KV antes de la entrega para detectar cualquier daño.
• Instalar sobre una base sólida con conexión a tierra adecuada
• Conecte los circuitos primario y secundario según el diagrama de cableado.
• Realice pruebas de resistencia de aislamiento y sin carga antes de energizar

Programa de mantenimiento del transformador sumergido en aceite 33/35KV

• Mensualmente: verifique el nivel de aceite, la temperatura y las fugas externas.
• Trimestralmente: inspeccionar casquillos, juntas y cambiador de tomas.
• Anualmente: realizar análisis de calidad del aceite y pruebas eléctricas.
• Cada 5 años: Revisión e inspección profunda de componentes internos.

Causas y métodos de reparación de fugas de aceite de transformadores de 33/35 KV

• Causas: Juntas sueltas, casquillos dañados, corrosión del tanque.
• Reparación: Apriete las conexiones, reemplace las piezas dañadas, vuelva a sellar el tanque
• Prevención: Inspecciones periódicas y mantenimiento oportuno

Diferencia entre transformador de potencia de 33KV y 35KV

• Clasificación de voltaje: 33 kV frente a 35 kV
• Margen de diseño y resistencia del aislamiento.
• Capacidad de carga e idoneidad de la aplicación para diferentes redes

Cambiador de tomas con carga y sin carga para transformador de 33/35 kV

• Cambiador de tomas bajo carga (OLTC): ajusta el voltaje bajo carga, adecuado para demanda fluctuante
• Cambiador de tomas sin carga (DETC): ajusta el voltaje solo cuando el transformador de distribución de energía sumergido en aceite de 33/35 kV está desenergizado.
• La elección depende de los requisitos de calidad de la energía y la flexibilidad operativa.

Elementos del informe de prueba completo del transformador 33/35KV

• Prueba de resistencia de aislamiento
• Comprobación de relación de vueltas y polaridad.
• Medición de pérdida de carga y pérdida sin carga.
• Pruebas dieléctricas y de aumento de temperatura.
• Análisis de calidad del aceite y rigidez dieléctrica.

Cómo reducir las pérdidas del transformador y el costo de operación

• Utilice devanados de cobre y núcleo de alta calidad.
• Mantenimiento regular y pruebas de aceite.
• Garantizar una refrigeración y ventilación adecuadas
• Optimice la gestión de carga y evite sobrecargas

Funciones y aplicaciones clave

Características clave:

• Inmerso en aceite con tanque corrugado para un enfriamiento eficiente
• Carcasa completamente sellada para evitar la entrada de aire y polvo.
• Larga vida útil y requisitos de mantenimiento reducidos
• Configuraciones y componentes personalizables.
• Cumple con CE, ISO y estándares internacionales.

Aplicaciones:

• Subestaciones de distribución de energía
• Instalaciones industriales y comerciales.
• Proyectos de infraestructura y redes de servicios públicos.

¿Por qué elegir LUGAO?

• Años de experiencia suministrando a clientes globales transformadores de distribución de energía sumergidos en aceite de 33/35KV
• Alta eficiencia de fabricación y amplio inventario para una entrega rápida
• Estricto control de calidad desde la materia prima hasta la inspección final.
• Admite especificaciones personalizadas, etiquetado privado y pedidos al por mayor
• Centrarse en reducir los riesgos de abastecimiento y los costos totales para los compradores.

Preguntas frecuentes

¿Cuál es la cantidad mínima de pedido para transformadores de 33/35KV?

Una unidad, enviada en cajas de madera de calidad para exportación.

¿Puede eltransformadorser personalizado?

Sí, la tensión nominal, el diseño del tanque y los componentes internos se pueden adaptar a las necesidades del cliente.

¿Con qué frecuencia se debe realizar el mantenimiento?

Mensual, trimestral, anual y cada 5 años, dependiendo de la profundidad de inspección y las condiciones operativas.

¿Qué normas cumple LUGAO?

CE, ISO y otras normas internacionales para garantizar la calidad y la seguridad.

Parámetro

Clasificado capacidad	Relación de voltaje	grupo de vectores	Sin carga pérdidas (kilovatios)	Impedancia
10kva	110v/220v/400/3kv	Dyn11/Yd11/Yyno	0.08	4%
50kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	0.13	4%
100kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	0.2	4%
200kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	0.34	4%
500kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	0.68	4%
1000kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	1.15	4,5%
2500kva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	2.31	4,5%
3,5 mva	380v/3kv/6kv/11kv/33kv	Dyn11/Yd11/Yyno	2.73	4,5%
24mva	11kv/35kv/69kv/110kv/220kv/400k V	Dyn11/Yd11/Yyno
100mva	11kv/35kv/69kv/110kv/220kv/400k V	Dyn11/Yd11/Yyno
