● El diseño de aislamiento sólido garantiza un funcionamiento sin mantenimiento para la mayoría de los componentes.
● La tecnología de vacío y gas SF6 proporciona una alta rigidez dieléctrica y bajos riesgos operativos.
● Los mecanismos de enclavamiento, los indicadores de posición y los contactos auxiliares mejoran la seguridad del operador.
● Las dimensiones estandarizadas del gabinete permiten un fácil montaje en el sitio.
● Los gabinetes se pueden ampliar para satisfacer los crecientes requisitos de la red.
● El diseño liviano y compacto permite una implementación y transporte rápidos.
● La aparamenta de alto voltaje está completamente sellada.
● Reduce los costos operativos y elimina la necesidad de limpieza excepto el mecanismo operativo.
● Gabinetes construidos con placas de acero recubiertas de zinc y aluminio de 2 mm de espesor para resistir la corrosión.
● Los orificios de alivio de presión en los compartimentos de cables y barras colectoras garantizan una ventilación segura en condiciones de falla.
● Compartimentos robustos de barras colectoras, cables y disyuntores para un rendimiento confiable a largo plazo.

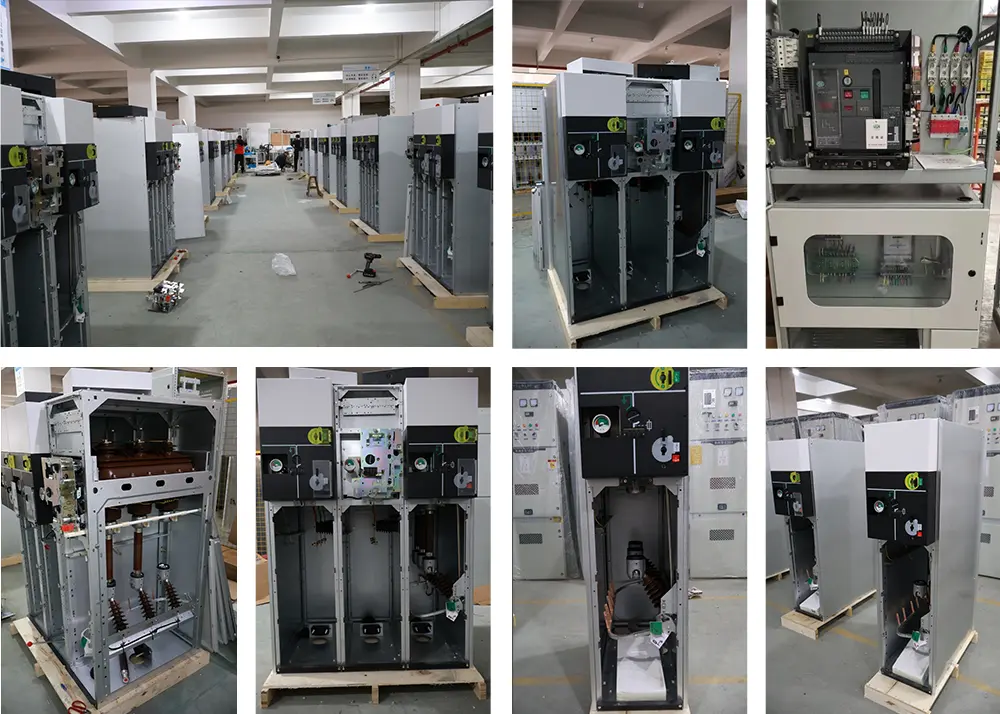

● Estructura del gabinete: acero de aluminio y zinc remachado con funciones de alivio de presión.
● Compartimento de barra colectora: ubicado en la parte superior, lleno de gas SF6, conecta los gabinetes adyacentes.
● Compartimento de cables: admite conexiones de cables, fusibles, interruptores de conexión a tierra y transformadores CT/PT.
● Compartimento del disyuntor: alberga disyuntores de SF6 o de vacío debajo del interruptor de carga.
● Mecanismo operativo y enclavamiento: incluye indicadores de posición, contactos auxiliares y pantalla en vivo para seguridad operativa.
● Parques industriales y fábricas: distribución de energía segura y compacta para instalaciones de fabricación, químicas y metalúrgicas.
● Complejos comerciales: distribución de energía confiable para centros comerciales, edificios de oficinas y distritos comerciales.
● Comunidades residenciales y edificios públicos: funcionamiento silencioso y sin mantenimiento, ideal para hospitales, escuelas y áreas residenciales.
● Distribución de energía urbana y rural: unidades compactas y ampliables para actualizaciones de red, distribución temporal o permanente.
● Proyectos de infraestructura y transporte: perfecto para proyectos ferroviarios, municipales y de servicios públicos.
Proyectos internacionales de EPC y exportación: certificados CE e ISO, ampliamente suministrados a África, Sudeste Asiático, Medio Oriente, Asia Central y Europa.
● Altamente integrado y ahorra espacio: el diseño compacto del gabinete reduce el espacio en el piso.
● Múltiples medidas de protección: los disyuntores y fusibles de vacío protegen contra sobrecargas y cortocircuitos.
● Operación inteligente: Equipado con procesadores para monitoreo en tiempo real y operación remota.
● Ventaja económica: diseño modular para un mantenimiento sencillo, reparaciones rápidas y un tiempo de inactividad reducido.
● Personalización OEM: soluciones personalizadas para capacidad, configuración y diseño interno.
¿Qué es una unidad principal en anillo (RMU) y dónde se utiliza?
+
-
Una unidad principal de anillo es una unidad de aparamenta compacta y sellada que integra conexiones de cables, disyuntores y compartimentos de barras colectoras para una distribución de energía de media tensión segura y confiable. Comúnmente utilizado en proyectos industriales, comerciales, residenciales y de infraestructura.
¿Cumple la RMU de Lugao las normas internacionales?
+
-
Sí, todas las RMU de Lugao cuentan con certificación CE e ISO, se han probado su rendimiento y durabilidad y cumplen con los estándares eléctricos internacionales para SF6 y aparamenta de vacío.
¿Qué tipos de unidades principales de anillo están disponibles?
+
-
● RMU aislada con gas SF6
● RMU aislada al vacío
● Gabinetes de tipo fijo y expandible para una instalación flexible.
¿Estas RMU no requieren mantenimiento?
+
-
Sí. Excepto el mecanismo operativo, los componentes de alto voltaje están completamente sellados, lo que reduce los costos de mantenimiento operativo y elimina los requisitos de limpieza.
¿Puede Lugao personalizar las unidades principales de Ring?
+
-
Absolutamente. Proporcionamos personalización OEM, incluido el tipo de gabinete, la configuración, la capacidad y el diseño interno para cumplir con los requisitos del proyecto.
Una unidad principal en anillo (RMU) es un sistema de aparamenta de media tensión compacto, ensamblado en fábrica, que se utiliza para controlar, proteger y aislar redes de distribución de energía. Por lo general, se instala en sistemas de distribución radial o en anillo, lo que permite que la electricidad se suministre desde múltiples direcciones para garantizar una alta confiabilidad.
lugãoLas unidades principales de Ring están diseñadas para 11 kV,12kV, 15 kV, 24 kV y hasta 40,5 kV y se utilizan ampliamente en redes eléctricas urbanas, instalaciones industriales, proyectos de energía renovable y subestaciones compactas.
A diferencia de los cuadros abiertos tradicionales, las unidades principales de Ring están selladas, ahorran espacio y son fáciles de mantener, lo que las hace ideales para la distribución de energía moderna donde la seguridad, la continuidad y la eficiencia son fundamentales.
Controla el flujo de energía entre alimentadores y permite una operación flexible de la red sin interrupción del servicio.
Protege los equipos aguas abajo contra sobrecargas, cortocircuitos y fallas a tierra mediante dispositivos de protección confiables.
Permite aislar de forma segura las secciones defectuosas, lo que garantiza un mantenimiento seguro y una rápida localización de fallos.
Reducción del tiempo de interrupción, operación más segura y confiabilidad mejorada de la red.
La unidad principal en anillo permite un rápido redireccionamiento de la energía durante fallas o mantenimiento, minimizando el tiempo de inactividad, especialmente crítico para hospitales, centros de datos y usuarios industriales. Evita costosas pérdidas de producción e interrupciones del servicio.
Con un tamaño reducido y funcionamiento con acceso frontal, las unidades Ring Main son perfectas para ubicaciones con espacio limitado, como subestaciones urbanas, instalaciones subterráneas y edificios comerciales.
Partes vivas completamente selladas
Opciones de diseño resistentes al arco
Excelente protección contra la humedad, el polvo y la corrosión.
Protege a los operadores y la infraestructura cercana incluso en entornos hostiles.
4. Eficiencia energética y bajas pérdidas
Las barras colectoras de cobre de alta calidad, los sistemas de aislamiento de precisión y las rutas de corriente optimizadas reducen las pérdidas de energía y la generación de calor.
Utiliza aislamiento de gas SF₆
Totalmente sellado y libre de mantenimiento
Extremadamente compacto y fiable
Mejor para:
Subestaciones urbanas, zonas costeras o de alta humedad, plantas de energías renovables.
Utiliza aire como medio aislante.
Menor costo inicial
Fácil acceso para inspección y reparación.
Mejor para:
Proyectos sensibles a los costos con espacio de instalación adecuado.
Método de aislamiento tradicional
Se utiliza principalmente en sistemas heredados.
Reemplazado gradualmente por RMU GIS/AIS
Nota:
lugão recomienda principalmente la unidad principal de anillo GIS o AIS para proyectos modernos debido a su mayor seguridad y menor mantenimiento.
Tensión nominal: 11kV – 40,5kV
Corriente nominal: hasta 630A
Resistencia a cortocircuitos: hasta 20–25 kA
Configuraciones de alimentadores modulares
Protección inteligente opcional e interfaces SCADA
Diseños compatibles con IEC y ANSI
Power Utilities: Redes de distribución y subestaciones.
Plantas industriales: siderurgia, minera, química, manufacturera.
Energías renovables: parques solares, parques eólicos, microrredes
Edificios Comerciales: Centros comerciales, hospitales, aeropuertos, oficinas
Centros de datos: suministro de energía estable e ininterrumpido
Especializados en equipos de potencia de media tensión.
Fuerte equipo de investigación y desarrollo e ingeniería
Sistema de calidad estable certificado porISO9001 y SGS
Diseñado según IEC 62271
Cumple con los requisitos de aceptación de red global
Clasificaciones de voltaje y corriente
Combinaciones de comederos
Relés de protección y protocolos de comunicación.
Soporte de marca OEM/ODM
Las unidades principales del anillo Lugao se exportan a África, el Sudeste Asiático, Medio Oriente, Asia Central y Europa, y prestan servicios a contratistas de servicios públicos y EPC en todo el mundo.
Antes de comprar una RMU, considere:
Requisitos de corriente y voltaje del sistema
Tipo de aislamiento: GIS vs AIS
Ambiente de instalación: interior/exterior, humedad, polvo.
Necesidades de protección y automatización
Capacidad de expansión futura
Nuestros ingenieros brindan consultas técnicas, dibujos y soporte de selección gratuitos para reducir los riesgos de adquisición.
P1: ¿Cuál es la diferencia entre la unidad principal en anillo y el tablero de distribución convencional?
Las RMU son compactas, selladas y están diseñadas para redes en anillo, mientras que las aparamentas convencionales son más grandes y requieren más mantenimiento.
P2: ¿Las RMU de Lugao no requieren mantenimiento?
Las RMU GIS prácticamente no requieren mantenimiento; Las RMU AIS requieren una inspección de rutina mínima.
P3: ¿Pueden las RMU integrarse con los sistemas SCADA?
Sí.RMU de lugãoAdmite monitoreo inteligente, relés de protección e interfaces de comunicación.
P4: ¿Admite la personalización de OEM y ODM?
Sí. Ofrecemos personalización completa que incluye estructura, lógica de control, marca y parámetros técnicos.
