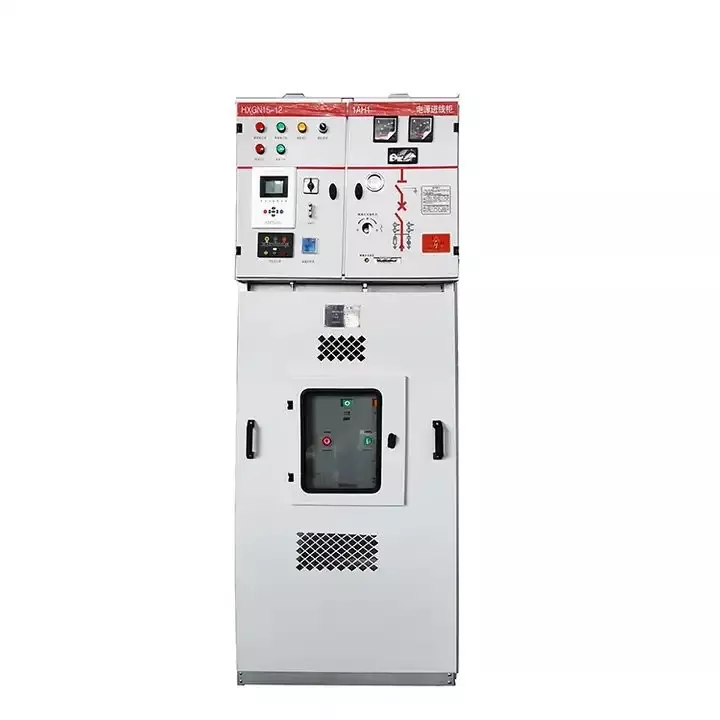

Dispositivo de distribución de unidad principal de anillo de alto voltaje 12KV Sf6

Como fabricante y proveedor en China, ofrecemos aparamenta de unidad principal de anillo de alto voltaje Sf6 de 12 KV personalizada en alta calidad pero a un precio económico para mayoristas. ElRMU de alto voltajeCuenta con un gabinete cerrado de metal con un índice de protección extremadamente alto, lo que evita de manera efectiva que entre humedad externa al gabinete y, por lo tanto, extiende la vida útil de los componentes. La estructura general es fija, lo que hace que su uso sea cómodo para los operadores y al mismo tiempo minimiza la necesidad de mantenimiento frecuente. El gabinete se compone de varias secciones, incluido el compartimiento de la barra colectora y el compartimiento sellado para la barra colectora principal, el compartimiento de instrumentos para instalar relés y, finalmente, el compartimiento de cables responsable de conectar los cables entrantes y salientes. El compartimento sellado está equipado con interruptores para operaciones como conexión y aislamiento, lo que lo hace fácil de usar para los operadores.

El tablero de distribución de unidad principal de anillo de alto voltaje de 12KV Sf6 utiliza hexafluoruro de azufre como aislamiento, presentando una estructura relativamente simple y una alta rentabilidad. Los componentes dentro del gabinete se pueden seleccionar de acuerdo con los requisitos reales, y los gabinetes se pueden combinar para formar un sistema de red en anillo de circuitos múltiples. El volumen general es relativamente compacto, lo que lo hace adecuado para parques industriales, complejos comerciales y otras áreas.

Parámetro

Entorno operativo

1. El rango de temperatura de funcionamiento normal es de -40 °C a +55 °C. Si la temperatura excede este rango, la personalización debe discutirse con LUGAO.

2. La humedad relativa normal debe ser inferior al 95%.

3. La altitud operativa estándar es inferior a 4.000 metros.

4. Durante la instalación, el gabinete no debe inclinarse; debe colocarse en posición vertical y la base nivelada.

5. El cuadro no debe sumergirse en agua durante períodos prolongados.

6. Mantener alejado de áreas con corrosión por gases químicos o peligros de explosión.

Características

El gabinete, las puertas de acceso y la cámara superior de la unidad se someten a un recubrimiento por pulverización de precisión, lo que garantiza un acabado protector duradero y uniforme que protege contra la corrosión ambiental y el desgaste mecánico. Todos los gabinetes incorporan una barra colectora de conexión a tierra primaria diseñada para permitir una conexión a tierra segura cerca del marco estructural del gabinete. Los componentes metálicos, incluidos los interruptores de conexión a tierra y los mecanismos de enclavamiento, están meticulosamente unidos a la barra colectora de conexión a tierra, mientras que se utilizan conexiones trenzadas de cobre en las uniones atornilladas para garantizar la continuidad eléctrica y la disipación de la corriente de falla.

Para mitigar la sobrepresión interna y los riesgos relacionados con el arco, un panel de alivio de presión está estratégicamente integrado en la estructura trasera del gabinete, diseñado para regular de forma segura la descarga de gas en escenarios de falla poco comunes. El compartimiento de la barra colectora superior está asegurado con tornillos a prueba de manipulaciones, lo que permite un fácil acceso externo para las conexiones de la barra colectora durante la instalación o el mantenimiento. La cámara superior de dispositivos auxiliares ofrece opciones de configuración versátiles y admite bloques de terminales, módulos de control y otros componentes. Al elevar este subcompartimento, el diseño optimiza el espacio para los sistemas de protección de relés, mejorando la eficiencia operativa.

En particular, el interruptor de carga y el interruptor de puesta a tierra cuentan con un mecanismo de enclavamiento modular, mientras que el interruptor de puesta a tierra y la puerta de acceso emplean un sistema de enclavamiento positivo. A través de una secuencia operativa definida (cerrar la puerta, conectar el interruptor de puesta a tierra y activar el interruptor de corte de carga) se logra la funcionalidad de enclavamiento automático. Esta lógica secuencial minimiza los errores operativos, evita el acceso no autorizado durante la operación en vivo y refuerza los protocolos generales de seguridad del sistema, garantizando el cumplimiento de rigurosos estándares de seguridad industrial.
