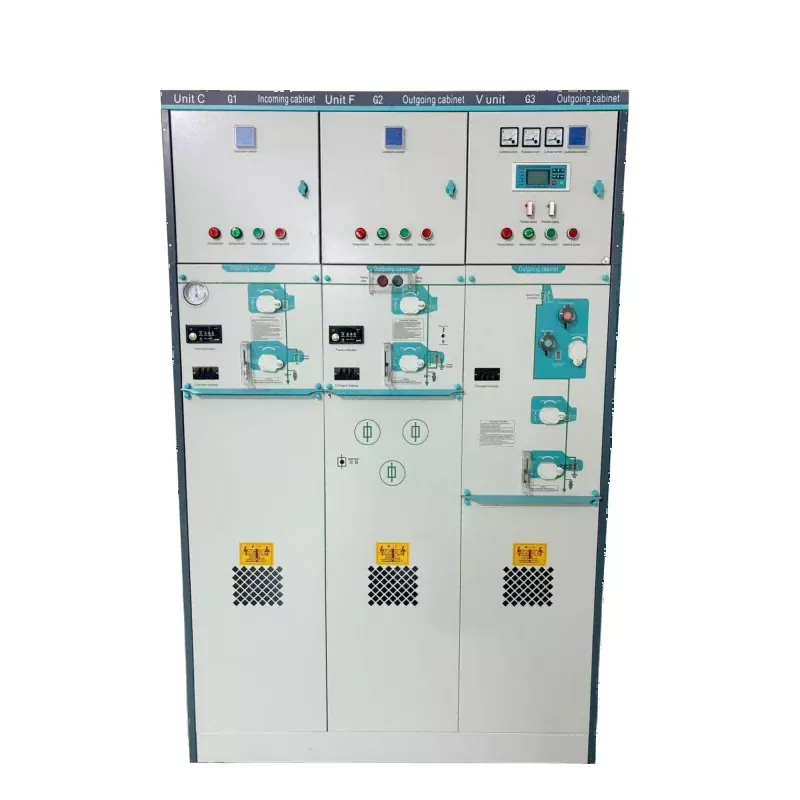

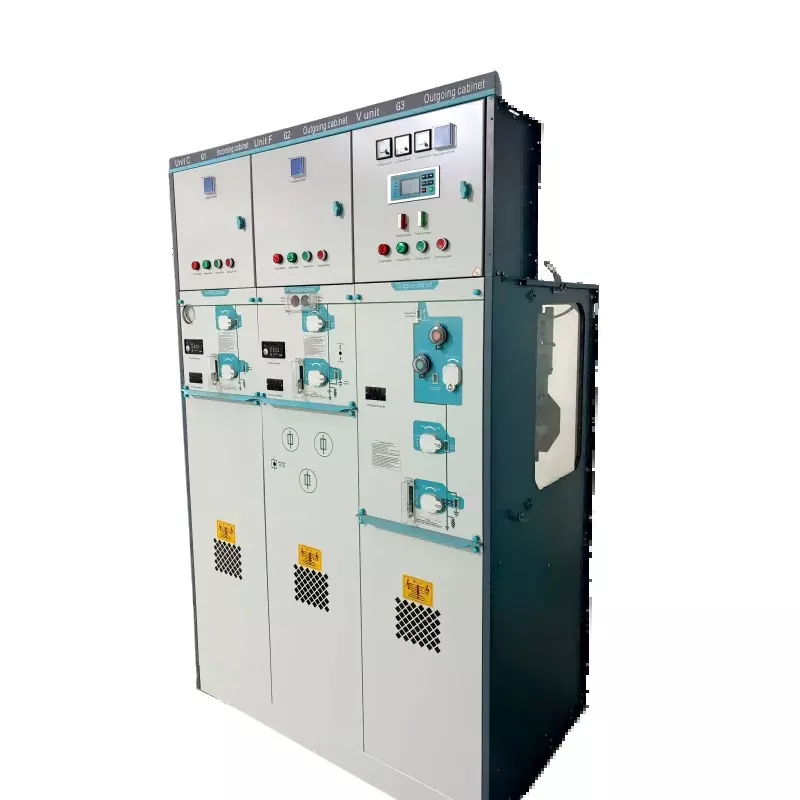

Dispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medio

Esta estructura sellada aísla todos los componentes de alto voltaje del ambiente externo, protegiendo el equipo del polvo, la humedad, la condensación y las sustancias corrosivas. Diseñado y fabricado porlugão, el tablero proporciona soluciones seguras, confiables y que ahorran espacio para los sistemas de distribución de energía modernos.

Principales parámetros técnicos.

Características y ventajas clave

Estructura completamente aislada y sellada

• ElDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medioUtiliza un tanque de acero inoxidable soldado con láser lleno de gas SF6.
• Todos los componentes activos están sellados dentro del gabinete para evitar la exposición a condiciones ambientales externas.
• Proporciona un excelente rendimiento de aislamiento y un alto índice de protección.

Diseño compacto y que ahorra espacio

• La estructura modular compacta reduce significativamente el espacio de instalación.
• Ideal para subestaciones compactas, sistemas de distribución subterránea e instalaciones con espacio limitado.
• La configuración flexible del módulo admite varias aplicaciones de distribución.

Operación sin mantenimiento

• El diseño completamente sellado elimina el mantenimiento rutinario de los componentes de alto voltaje.
• No se requiere reposición de gas SF6 durante la vida útil diseñada.
• Garantiza un funcionamiento fiable a largo plazo incluso en entornos hostiles.

Alta seguridad y confiabilidad

• Equipado con sistemas de enclavamiento mecánico para evitar un mal funcionamiento.
• La protección de arco interno y el canal de alivio de presión mejoran la seguridad operativa.
• La estructura cerrada de metal garantiza un rendimiento estable en instalaciones exigentes.

Aplicaciones

ElDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medioSe utiliza ampliamente en redes de distribución de energía modernas donde la confiabilidad y el diseño compacto son esenciales.

• Redes de distribución de energía urbana y rural.
• Subestaciones compactas y subterráneas
• Plantas industriales e instalaciones de fabricación.
• Edificios comerciales y comunidades residenciales.
• Sistemas de energía ferroviarios y de transporte.
• Proyectos de minería e infraestructura
• Instalaciones costeras y medioambientales adversas

Características del producto

Unidades funcionales modulares

• Módulo C:Unidad de interruptor de carga utilizada para conmutación de cables y transformadores.
• Módulo F:Interruptor de carga con combinación de fusibles para protección del transformador.
• Módulo V:Unidad de disyuntor en vacío adecuada para operaciones de conmutación frecuentes.
• Módulo D:Conexión directa por cable para alimentadores no conmutados.
• Módulo M:Unidad de medida con transformadores de tensión y corriente.

Capacidad de expansión flexible

• Unidad principal de anillo eléctrico sellado completamente aislado con SF6 de media tensión. El tablero de distribución compacto admite expansión modular a través de conectores de bus aislados en gas.
• Permite agregar fácilmente nuevos módulos funcionales según los requisitos del proyecto.

Diseño estructural confiable

• Tanque de gasolina de acero inoxidable soldado con láser para una alta durabilidad.
• Ventana de observación para un control claro de la posición del interruptor.
• Diseñado para funcionamiento a largo plazo en entornos exigentes.

Preguntas frecuentes

1. ¿Qué niveles de voltaje admite esta unidad principal en anillo?

ElDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medioestá diseñado para sistemas de media tensión que incluyen redes de distribución de energía de 12 kV, 24 kV y 36 kV.

2. ¿Qué opciones de configuración están disponibles?

Este tablero admite configuraciones modulares como unidades de interruptor de carga (C), unidades de protección con fusibles (F), módulos de disyuntor de vacío (V), módulos de conexión directa de cable (D) y módulos de medición (M).

3. ¿Se puede ampliar la unidad principal del anillo después de la instalación?

Sí. Se pueden conectar módulos adicionales a través de conectores de barra colectora aislados en gas, lo que permite una expansión flexible del sistema cuando la red de distribución crece.

4. ¿Qué protecciones de seguridad están incluidas?

El sistema incluye enclavamientos mecánicos, interruptores de conexión a tierra, protección de arco interno y canales de alivio de presión para garantizar un funcionamiento seguro.

5. ¿Cuánto dura la vida útil típica?

Con su tanque sellado de acero inoxidable y aislamiento de gas SF6, el equipo está diseñado para un funcionamiento a largo plazo con una vida útil de hasta 30 años en condiciones normales de funcionamiento.
