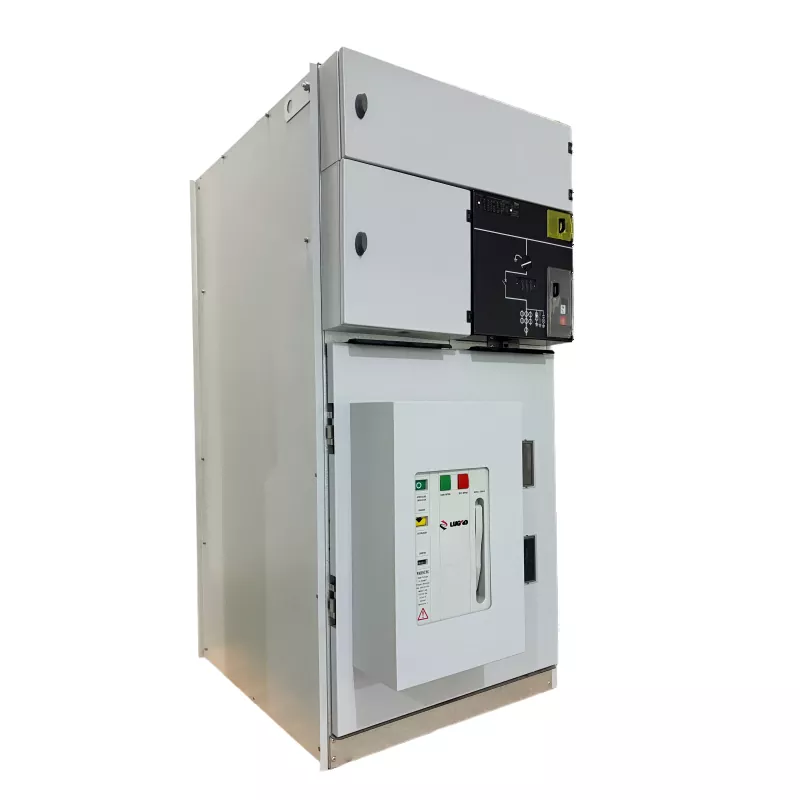

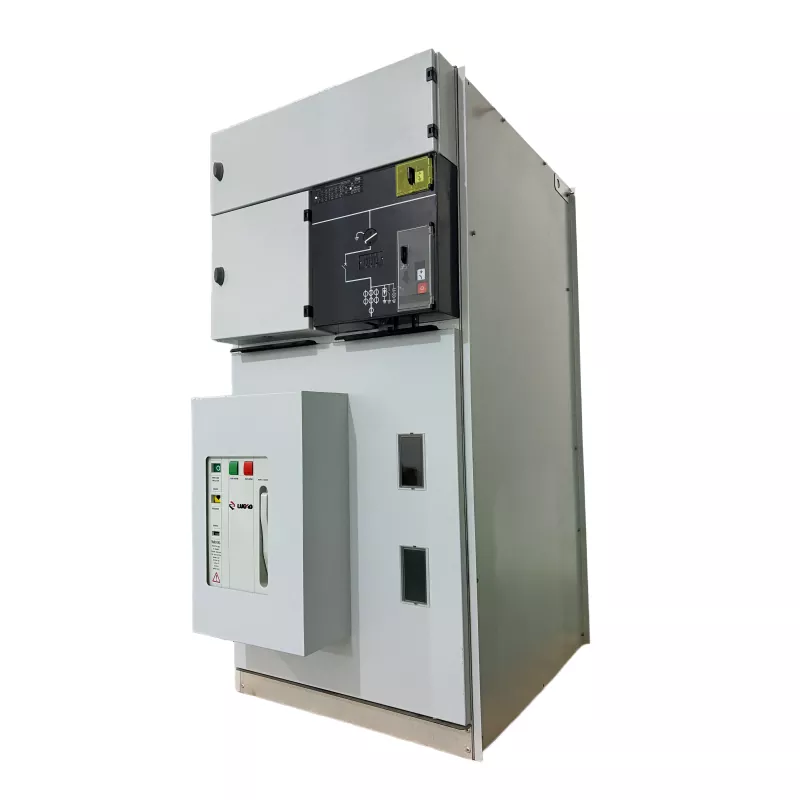

Panel de aparamenta de unidad principal de anillo con aislamiento de gas para interiores con VCB

Como fabricante profesional, nos gustaría ofrecerle un panel de aparamenta de unidad principal de anillo con aislamiento de gas para interiores de alta calidad con VCB. Es un dispositivo compacto de distribución de media tensión diseñado para control, protección y conmutación de energía confiable en redes eléctricas modernas. Integra la tecnología de disyuntor de vacío (VCB) con una estructura de aparamenta aislada en gas, lo que proporciona un funcionamiento seguro y eficiente en entornos interiores.

este tipo deunidad principal de anillo (RMU)Se utiliza ampliamente en sistemas de distribución de energía de media tensión para conectar, proteger y aislar circuitos eléctricos. Con aislamiento de gas sellado y tecnología de interrupción de vacío, el panel de interruptor de unidad principal de anillo con aislamiento de gas interior con VCB ofrece un excelente rendimiento de extinción de arco, una fuerte capacidad de aislamiento y requisitos mínimos de mantenimiento.

Principales parámetros técnicos.

No.	Artículo		Unidad	Parámetros
1	Tensión nominal		kV	12	24	36	40.5
2	Corriente nominal		A	630/1250
3	Frecuencia nominal		Hz	50/60
4	Tensión soportada de frecuencia eléctrica de 1 minuto	Valor Total	kV	42	55	80	95
		Punto de ruptura		48	65	95	110
5	Tensión soportada por impulso de relámpago	Valor Total	kV	75	125/150	170	95
		Punto de ruptura		85	150/160	185	215
6	Corriente nominal de resistencia de corta duración	Circuito principal	ka	25/2s
		Circuito de puesta a tierra		25/2s
7	Corriente nominal máxima soportada		ka	63			50
8	Corriente de transferencia nominal		A	1300~1700
9	Corriente de ruptura de cierre de carga nominal		A	630
10	Corriente de ruptura de carga de cable nominal		A	50/10
11	Corriente de ruptura del transformador descargado		A	20
12	Corriente de corte de falla a tierra de carga del cable		A	100			80
13	Corriente de ruptura nominal de cortocircuito		ka	20
14	Corriente nominal de cierre de cortocircuito		ka	63			50
15	Clase de protección			IP3X
16	Vida útil del interruptor de carga		Tiempo	5000
17	Vida útil del interruptor de puesta a tierra		Tiempo	5000

Especificaciones técnicas

Principales parámetros eléctricos

• Tensión nominal: 12 kV / 24 kV / 36 kV
• Frecuencia nominal: 50 Hz/60 Hz
• Corriente nominal: 630A – 1250A
• Corriente de ruptura de cortocircuito: hasta 25 kA
• Tensión soportada de frecuencia de alimentación: ≥ 42 kV
• Tensión de resistencia al impulso del rayo: ≥ 75 kV

Características estructurales

• Diseño de celda compacta con aislamiento de gas
• Disyuntor de vacío integrado (VCB)
• Estructura del tanque completamente sellada para alta confiabilidad
• Configuración modular para una distribución de energía flexible
• Adecuado para instalación en interiores

Aplicaciones

ElPanel de aparamenta de unidad principal de anillo con aislamiento de gas para interiores con VCBse aplica ampliamente en redes de distribución de media tensión donde se requieren conmutación y protección confiables.

• Redes urbanas de distribución de energía.
• Sistemas de suministro de energía industriales.
• Edificios comerciales y comunidades residenciales.
• Infraestructura ferroviaria y de transporte
• Industrias minera y metalúrgica
• Proyectos de transmisión y distribución de energía.
• Conexiones a la red de energías renovables

Características clave

• Diseño de disyuntor de vacío sellado- ElPanel de aparamenta de unidad principal de anillo con aislamiento de gas para interiores con VCBUtiliza un disyuntor de vacío sellado sólidamente instalado en una cámara de gas de acero inoxidable. Este diseño elimina la formación de arcos en el circuito principal y garantiza una larga vida útil eléctrica con una alta confiabilidad del aislamiento.
• Estructura completamente sellada y sin mantenimiento– Todos los componentes de alto voltaje, como barras colectoras, interruptores de desconexión, VCB y transformadores de corriente, están encerrados dentro de un tanque de gas sellado, protegiéndolos del polvo, la humedad y la contaminación externa.
• Estructura compacta– El diseño integrado reduce significativamente el espacio de instalación, lo que lo hace ideal para subestaciones interiores, subestaciones prefabricadas y proyectos con espacio limitado en la sala eléctrica.
• Alta seguridad operativa– Equipado con un sistema de bloqueo mecánico de cinco pruebas y un canal de alivio de presión direccional para evitar un mal funcionamiento y garantizar un funcionamiento seguro del sistema.
• Compatibilidad de distribución inteligente– Las interfaces reservadas para operación eléctrica y automatización permiten una fácil integración en redes de distribución de energía inteligentes modernas, respaldadas por el estricto control de calidad y los estándares de fabricación confiables de Lugao.

Por qué elegir Lugao

• Fabricante profesional – Poder LugaoSe especializa en equipos de transmisión y distribución de energía de alta y media tensión.
• Tecnología de producción avanzada– Los procesos de fabricación de precisión y los sistemas de prueba integrales garantizan la confiabilidad del producto.
• Estricto control de calidad– El panel de aparamenta de la unidad principal de anillo con aislamiento de gas para interiores con VCB cumple con las normas internacionales, incluidasCertificaciones ISO9001, SGS, CCC y CE.
• Experiencia en la industria– Años de experiencia en transformadores de tipo seco, transformadores sumergidos en aceite y equipos de distribución de energía.
• Aplicación global– Las soluciones de Lugao se utilizan ampliamente en redes eléctricas, industria, transporte y proyectos de infraestructura en todo el mundo.
• Apoyo técnico– El equipo de servicio profesional brinda orientación técnica y soporte a largo plazo para clientes globales.

Preguntas frecuentes

1. ¿Cuál es la función principal del panel de distribución de la unidad principal de anillo con aislamiento de gas para interiores con VCB?

ElPanel de aparamenta de unidad principal de anillo con aislamiento de gas para interiores con VCBEstá diseñado para sistemas de distribución de energía de media tensión. Proporciona conmutación, protección y aislamiento confiables de circuitos eléctricos, lo que garantiza un suministro de energía estable y un funcionamiento seguro en redes urbanas, instalaciones industriales y subestaciones.

2. ¿Cuáles son las ventajas de utilizar un disyuntor de vacío (VCB) en la RMU?

Un disyuntor de vacío ofrece una excelente capacidad de extinción de arco, una larga vida eléctrica y requisitos mínimos de mantenimiento. Cuando se integra en la estructura RMU aislada por gas, mejora la confiabilidad de la conmutación, la seguridad operativa y la durabilidad general del equipo.

3. ¿Dónde se instala normalmente el panel de aparamenta de la unidad principal de anillo con aislamiento de gas para interiores Lugao con VCB?

Se instala ampliamente en entornos de distribución de energía en interiores, como subestaciones compactas, plantas industriales, edificios comerciales, comunidades residenciales, ferrocarriles y sistemas de distribución de energía renovable donde se requiere eficiencia de espacio y alta confiabilidad.

4. ¿Por qué elegir Lugao para aislamiento de gas?aparamenta RMU?

Lugao proporciona equipos de distribución de energía confiables respaldados por tecnología de fabricación avanzada, estricto control de calidad y certificaciones internacionales que incluyen ISO9001, SGS, CCC y CE. Con una sólida experiencia en transformadores y equipos de energía, Lugao ofrece un rendimiento estable, una larga vida útil y soporte técnico profesional para proyectos de infraestructura eléctrica global.
