BrazoDispositivo de distribución cerrado de metal de CA extraíble oredDesempeña un papel fundamental en los sistemas de distribución de energía de media tensión. Diseñada para brindar seguridad, flexibilidad y eficiencia operativa, esta solución avanzada de aparamenta cuenta con compartimentos segregados, disyuntores extraíbles y una sólida protección resistente a los arcos. En esta guía completa, exploramos su estructura, parámetros técnicos, escenarios de aplicación, ventajas, requisitos de instalación, estrategias de mantenimiento y pautas de selección. Este artículo también destaca cómoPoder Lugaoofrece sistemas de aparamenta confiables y que cumplen con los estándares, adaptados a las necesidades industriales y de servicios públicos globales.

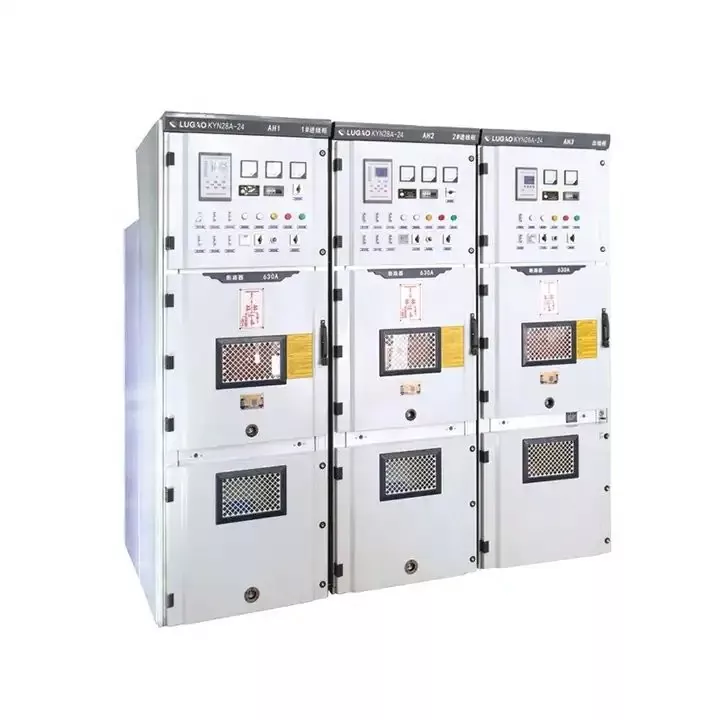

El tablero de distribución blindado de CA extraíble con gabinete metálico es un tipo de sistema de tablero de distribución de media tensión diseñado con una estructura completamente revestida de metal y unidades funcionales extraíbles (extraíbles). Normalmente se utiliza en sistemas de alimentación de CA de 3,6 kV a 40,5 kV para recibir, distribuir, controlar y proteger energía eléctrica.
La estructura "blindada" significa que los compartimentos internos están separados por particiones metálicas conectadas a tierra, lo que proporciona mayor seguridad y evita la propagación de fallas. La característica "extraíble" o "extraíble" se refiere a la unidad del disyuntor que se puede mover de forma segura entre las posiciones de servicio, prueba y desconexión.
Con las crecientes demandas de seguridad eléctrica, continuidad operativa y gestión inteligente de la red, los sistemas de aparamenta de tipo abierto tradicionales ya no son suficientes. Las subestaciones y plantas industriales modernas requieren:
El tablero de distribución blindado removible en gabinete metálico aborda estos requisitos mediante la integración de sistemas de enclavamiento mecánico, aislamiento revestido de metal e interruptores extraíbles.
Un panel de aparamenta blindado estándar consta de múltiples compartimentos aislados:
| Compartimiento | Función |
|---|---|
| Compartimento de barra colectora | Alberga barras colectoras principales y barras colectoras secundarias. |
| Compartimiento del disyuntor | Contiene disyuntor de vacío extraíble |
| Compartimento para cables | Conexión para cables entrantes/salientes. |
| Compartimiento de control | Relés de protección, contadores, dispositivos de control. |
Este diseño permite un mantenimiento seguro sin apagar completamente el sistema.
Múltiples mecanismos de bloqueo previenen operaciones inseguras, tales como:
Los parámetros técnicos típicos incluyen:
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 3,6 kV – 40,5 kV |
| Corriente nominal | 630A – 3150A |
| Corriente de ruptura nominal de cortocircuito | 20 kA – 40 kA |
| Nivel de protección | IP4X (carcasa) |
| Estándares | IEC 62271-200/GB/T 3906 |
El cumplimiento de las normas internacionales garantiza la seguridad, la coordinación del aislamiento y la contención de fallas de arco.
La tecnología de disyuntor en vacío ofrece:
El diseño del panel modular permite una fácil expansión del sistema para un crecimiento futuro de la carga.
En entornos de alta carga y alta corriente de falla, los tableros de distribución blindados extraíbles mejoran significativamente la estabilidad del sistema.
Un mantenimiento adecuado puede prolongar la vida útil más allá de 20 a 30 años en condiciones normales de funcionamiento.
Para seleccionar el tablero de distribución de CA blindado y removible en gabinete metálico correcto se requiere evaluar:
Poder Lugaoproporciona soluciones de ingeniería personalizadas basadas en las especificaciones del proyecto, garantizando el cumplimiento de las normas IEC y los requisitos específicos del cliente.
Los tableros blindados tienen particiones metálicas completamente conectadas a tierra entre todos los compartimentos, mientras que los tableros blindados generales pueden no tener un aislamiento completo.
Los tipos extraíbles permiten un mantenimiento más rápido y reducen el tiempo de inactividad, mejorando la eficiencia operativa.
Para infraestructuras críticas y entornos con alto nivel de cortocircuitos, las estructuras resistentes a arcos mejoran significativamente la seguridad del personal.
Con un mantenimiento adecuado, la vida útil suele superar los 20 años.
El tablero de distribución blindado y extraíble con gabinete metálico de CA representa la evolución de los sistemas de distribución de media tensión. Su construcción blindada, diseño de interruptor extraíble, mecanismos de enclavamiento avanzados y cumplimiento de estándares internacionales lo convierten en una opción confiable y segura para subestaciones y sistemas de energía industriales modernos.
A medida que la infraestructura energética global se vuelve más compleja y los requisitos de confiabilidad continúan aumentando, seleccionar un fabricante confiable es esencial.Poder Lugaose compromete a ofrecer soluciones de aparamenta de alto rendimiento que cumplan con los estándares y se adapten a diversas necesidades de proyectos en todo el mundo.
