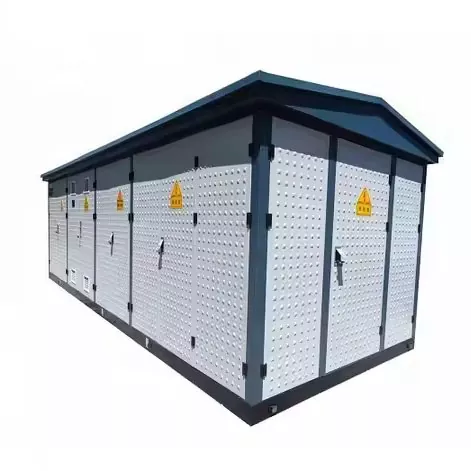

ElSubestación transformadora de caja completa compacta de estilo europeoes un sistema de distribución de energía altamente integrado y prefabricado diseñado para una distribución de electricidad eficiente, confiable y que ahorra espacio. A diferencia de las subestaciones tradicionales que requieren una gran infraestructura y una instalación compleja, esta solución compacta integra aparamenta de alto voltaje, transformadores y equipos de distribución de bajo voltaje dentro de un solo gabinete modular.
Con ventajas como un rápido despliegue, monitoreo inteligente, protección ambiental y alta seguridad operativa, estas subestaciones se utilizan cada vez más en redes eléctricas urbanas, parques industriales, proyectos de energía renovable e instalaciones de infraestructura. Según investigaciones de la industria, las subestaciones de estilo europeo combinan múltiples componentes eléctricos en una unidad compacta que reduce el espacio al mismo tiempo que mejora la eficiencia de la instalación y la confiabilidad operativa.
En esta guía completa, exploramos cómo funcionan las subestaciones compactas de estilo europeo, su diseño estructural, ventajas, aplicaciones, parámetros técnicos y por qué a los fabricantes líderes les gustalugaoestán avanzando en la distribución de energía moderna con esta tecnología.
A Subestación transformadora de caja completa compacta de estilo europeoEs un sistema de distribución eléctrica prefabricado que integra múltiples componentes de distribución de energía en un solo gabinete. Estos sistemas se ensamblan y prueban en fábrica antes de la entrega, lo que garantiza confiabilidad y una rápida implementación en el sitio.
Normalmente, la subestación integra los siguientes equipos:
Todos los componentes están instalados dentro de una carcasa sellada de metal o compuesto, formando un centro de distribución de energía compacto capaz de reducir la electricidad de voltaje medio a bajo voltaje utilizable para los usuarios finales.
Debido a su tamaño compacto y diseño modular, este tipo de subestación se puede instalar cerca de los centros de carga, mejorando la eficiencia energética y reduciendo las pérdidas de transmisión.
El principio operativo de una subestación tipo caja compacta europea sigue un proceso de distribución de energía sencillo:
Debido a que todos estos sistemas están integrados en un gabinete prefabricado, la instalación y la puesta en servicio son significativamente más rápidas en comparación con las subestaciones tradicionales.
Muchas subestaciones compactas modernas también incluyen sistemas de monitoreo inteligentes que permiten diagnósticos remotos, detección automatizada de fallas y monitoreo del desempeño en tiempo real.
Una subestación compacta de estilo europeo está diseñada con una estructura de compartimentos modulares. Cada sección realiza una función eléctrica específica y garantiza un funcionamiento seguro.
| Componente | Función principal | Descripción |
|---|---|---|
| Compartimento de alto voltaje | Entrada de energía y protección. | Contiene unidades principales en anillo, disyuntores y dispositivos de protección. |
| Compartimiento del transformador | Transformación de voltaje | Incluye transformador de distribución tipo seco o sumergido en aceite. |
| Compartimento de bajo voltaje | Distribución de energía | Distribuye electricidad a edificios, fábricas o infraestructura. |
| Sistema de Control y Monitoreo | Gestión inteligente | Proporciona monitoreo remoto, detección de fallas y automatización. |
Estos compartimentos están aislados entre sí para mejorar la seguridad operativa y simplificar los procedimientos de mantenimiento.
Las subestaciones tradicionales requieren múltiples edificios y procesos de instalación complejos. Las subestaciones compactas europeas integran todos los equipos eléctricos en un solo recinto, lo que reduce drásticamente los requisitos de infraestructura. :contentReference[oaicite:4]{index=4}
La estructura integrada permite instalar subestaciones incluso en áreas densamente pobladas donde la disponibilidad de terreno es limitada.
Debido a que la subestación se ensambla y prueba en fábrica antes de la entrega, la instalación generalmente implica solo la preparación de los cimientos y la conexión de cables.
Las subestaciones compactas europeas incluyen múltiples mecanismos de seguridad:
Las subestaciones modernas integran sistemas de monitoreo remoto, automatización y diagnóstico de fallas para mejorar la eficiencia operativa.
| Característica | Subestación compacta europea | Subestación Tradicional |
|---|---|---|
| Tiempo de instalación | Corto (prefabricado) | Largo período de construcción |
| Huella | Pequeño | Gran necesidad de terreno |
| Mantenimiento | Compartimentos independientes | Mantenimiento complejo |
| Despliegue | Montado en fábrica | Montaje en sitio |
| Monitoreo inteligente | Apoyado | A menudo limitado |
Las subestaciones compactas de estilo europeo están disponibles en varias configuraciones según los requisitos del proyecto.
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 6kV – 35kV |
| Capacidad nominal | 100 kVA – 2500 kVA |
| Salida de bajo voltaje | 400V / 415V |
| Nivel de protección | IP54 |
| Método de enfriamiento | Refrigeración por aire o refrigeración por aceite |
| Vida útil operativa | 25-30 años |
El diseño modular permite la personalización de niveles de voltaje, tipos de transformadores y sistemas de monitoreo para adaptarse a aplicaciones específicas.
Las subestaciones de caja compactas de estilo europeo se utilizan ampliamente en diversas industrias debido a su versatilidad y diseño compacto.
Estas subestaciones permiten una distribución de energía eficiente incluso en entornos desafiantes y ubicaciones remotas.
El proceso de instalación de una subestación compacta europea se simplifica significativamente en comparación con las subestaciones convencionales.
A medida que la demanda de energía continúa creciendo y el terreno urbano se vuelve cada vez más limitado, las subestaciones compactas se están convirtiendo en un componente esencial de la infraestructura eléctrica moderna.
Se espera que las innovaciones futuras incluyan:
Fabricantes comolugaoestán mejorando continuamente las tecnologías de subestaciones compactas para satisfacer las necesidades cambiantes de las ciudades inteligentes, los sistemas de energía renovable y la infraestructura sostenible.
Las subestaciones europeas utilizan compartimentos separados para secciones de alto voltaje, transformadores y bajo voltaje, lo que mejora la seguridad y la flexibilidad de mantenimiento. Las subestaciones americanas suelen utilizar una única estructura sellada.
Las capacidades típicas varían desde 100 kVA hasta más de 2500 kVA, según los requisitos del proyecto.
La instalación a menudo se puede completar en unos pocos días porque el equipo está prefabricado y probado en fábrica.
Sí. Se utilizan ampliamente en parques solares, sistemas de energía eólica y redes de energía distribuida.
La mayoría de las subestaciones compactas europeas tienen una vida útil operativa de entre 25 y 30 años con un mantenimiento adecuado.
ElSubestación transformadora de caja completa compacta de estilo europeorepresenta la próxima generación de tecnología de distribución de energía. Con su diseño integrado, instalación rápida, altos estándares de seguridad y capacidades de monitoreo inteligente, ofrece una solución confiable y eficiente para la infraestructura eléctrica moderna.
Desde redes eléctricas urbanas hasta proyectos de energía renovable, esta tecnología de subestación compacta está transformando la forma en que se distribuye la electricidad en todo el mundo. Fabricantes líderes comolugaoContinuar innovando en este campo, entregando soluciones avanzadas que mejoran la eficiencia, la sostenibilidad y la confiabilidad operativa.
Si está buscando una solución de subestación compacta de alto rendimiento adaptada a los requisitos de su proyecto,contáctanoshoy para aprender cómo LUGAO puede satisfacer sus necesidades de distribución de energía con experiencia profesional y soluciones de ingeniería avanzadas.
