A medida que las redes de distribución de energía se vuelven cada vez más complejas, las instalaciones industriales y de servicios públicos requieren equipos que brinden confiabilidad, seguridad, compacidad y operación sin mantenimiento excepcionales. ElDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje mediose ha convertido en una solución líder para los sistemas modernos de distribución de media tensión debido a su rendimiento de aislamiento superior, protección ambiental, seguridad operativa y larga vida útil.
Poder Lugaoproporciona avanzadoDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medioSoluciones diseñadas para subestaciones urbanas, plantas industriales, proyectos de energía renovable, complejos comerciales y redes de distribución de servicios públicos. Estos sistemas de aparamenta compactos ayudan a mejorar la confiabilidad de la energía y al mismo tiempo reducen el espacio de instalación y los costos de mantenimiento.
En este artículo, exploramos cómo funcionan las unidades principales de anillo aislado con SF6, sus ventajas, características técnicas, aplicaciones, criterios de selección y por qué se han convertido en un componente esencial en la infraestructura eléctrica moderna.

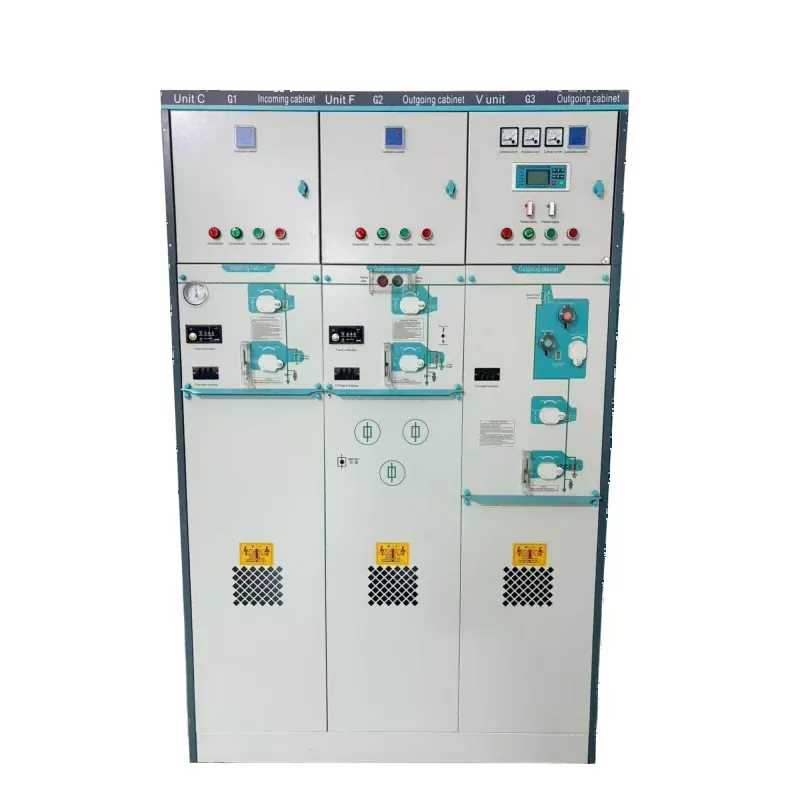

Un tablero de distribución compacto de unidad principal de anillo eléctrico sellado completamente aislado con SF6 de voltaje medio es un dispositivo de distribución de voltaje medio ensamblado en fábrica diseñado para controlar, proteger y aislar de manera segura circuitos eléctricos dentro de las redes de distribución de energía.
El sistema utiliza gas hexafluoruro de azufre (SF6) como medio aislante y medio de extinción de arco. Todos los componentes activos están encerrados dentro de un tanque sellado de acero inoxidable, que protege el equipo interno de la humedad, el polvo, la contaminación, la niebla salina y otros contaminantes ambientales.
Las unidades principales de anillo (RMU) se utilizan ampliamente en:
Dispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medioLos sistemas proporcionan una distribución de energía altamente confiable al tiempo que reducen significativamente el espacio de instalación.
El principio de funcionamiento de una RMU aislada con SF6 gira en torno a mantener una distribución de energía ininterrumpida y al mismo tiempo permitir el aislamiento de fallas y la protección del circuito.
En condiciones normales de funcionamiento, la electricidad fluye a través de alimentadores interconectados dispuestos en una configuración de anillo. Si ocurre una falla en una sección, el tablero puede aislar rápidamente el segmento defectuoso mientras mantiene el suministro de energía a las secciones no afectadas.
La cámara de gas SF6 sellada realiza dos funciones críticas:
Este diseño mejora drásticamente la confiabilidad operativa y la seguridad del personal.
Una RMU moderna y completamente aislada normalmente consta de varios componentes integrados:
| Componente | Función |
|---|---|
| Interruptor de ruptura de carga | Realiza operaciones de conmutación bajo condiciones de carga. |
| Cortacircuitos | Proporciona interrupción y protección ante fallos. |
| Tanque de gas SF6 | Proporciona aislamiento y extinción de arco. |
| Sistema de barras colectoras | Transfiere energía entre compartimentos. |
| Compartimentos para cables | Conecte alimentadores entrantes y salientes |
| Relés de protección | Detectar condiciones de funcionamiento anormales |
| Interruptor de puesta a tierra | Garantiza operaciones de mantenimiento seguras. |
| Unidad de control | Permite la operación local y remota |
Juntos, estos componentes crean una solución de distribución de media tensión compacta pero altamente eficiente.
El diseño sellado evita que la contaminación ambiental afecte los componentes eléctricos críticos. Como resultado, el rendimiento del equipo permanece estable incluso en condiciones operativas adversas.
En comparación con los sistemas de aparamenta tradicionales, las RMU de SF6 requieren mucho menos espacio de instalación, lo que las hace ideales para áreas urbanas densamente pobladas.
Las piezas vivas completamente cerradas eliminan los riesgos de contacto accidental y mejoran la seguridad del operador.
Dado que todos los componentes principales están sellados dentro del gabinete aislado por gas, los intervalos de mantenimiento se reducen considerablemente.
El gas SF6 posee excelentes propiedades de aislamiento que permiten un diseño de equipos compactos sin sacrificar el rendimiento eléctrico.
Las RMU de calidad pueden funcionar de forma fiable durante más de 30 años en condiciones adecuadas.
El diseño del tanque sellado protege eficazmente el equipo de:
Aunque las especificaciones varían según los requisitos del proyecto, la siguiente tabla representa los parámetros comunes que se encuentran en las unidades principales de anillo SF6 modernas.
| Parámetro | Valor típico |
|---|---|
| Tensión nominal | 12kV/24kV/36kV |
| Frecuencia nominal | 50Hz/60Hz |
| Corriente nominal | 630A - 1250A |
| Corriente de ruptura de cortocircuito | 20 kA - 31,5 kA |
| Medio de aislamiento | Gas SF6 |
| Nivel de protección | IP67 o superior |
| Vida mecánica | 5.000 - 10.000 operaciones |
| Temperatura de funcionamiento | -40°C a +55°C |
La versatilidad del tablero de distribución compacto de unidad principal de anillo eléctrico sellado completamente aislado con SF6 de media tensión lo hace adecuado para numerosas industrias.
Los servicios públicos municipales dependen de las RMU para mejorar la confiabilidad de la red y al mismo tiempo minimizar el uso del suelo.
Las plantas de fabricación requieren una distribución de energía estable para evitar interrupciones en la producción.
Los parques solares y las centrales eólicas utilizan RMU para conectar activos de generación a redes de media tensión.
Los centros comerciales, las torres de oficinas y los desarrollos de uso mixto se benefician de las instalaciones de aparamenta compactas.
Los ferrocarriles, aeropuertos, puertos y sistemas de metro requieren una distribución de energía de media tensión altamente confiable.
Las instalaciones de misión crítica dependen de un suministro de energía ininterrumpido, lo que convierte a las RMU en una opción ideal.
| Característica | RMU SF6 | Tablero aislado en aire |
|---|---|---|
| Espacio de instalación | Muy compacto | Gran huella |
| Resistencia ambiental | Excelente | Moderado |
| Frecuencia de mantenimiento | Bajo | Más alto |
| Seguridad operativa | Alto | Moderado |
| Fiabilidad | Excelente | Bien |
| Esperanza de vida | Más de 30 años | 20-25 años |
| Idoneidad para entornos hostiles | Pendiente | Limitado |
Para proyectos donde la confiabilidad, la seguridad y la optimización del espacio son prioridades, las RMU aisladas con SF6 a menudo ofrecen un valor superior a largo plazo.
Elegir la configuración correcta del tablero requiere evaluar varios factores importantes.
Seleccione un sistema que coincida con el voltaje de funcionamiento de la red de distribución.
Asegúrese de que la RMU pueda manejar tanto la demanda actual como el crecimiento de carga futuro.
Verifique que las clasificaciones de cortocircuito cumplan con los requisitos de servicios públicos locales.
Evaluar la humedad, temperatura, altitud y niveles de contaminación.
Considere el monitoreo remoto y los requisitos de integración de redes inteligentes.
Prepare la instalación para el futuro seleccionando configuraciones modulares cuando sea posible.
El sector de infraestructura eléctrica global está evolucionando rápidamente hacia redes de distribución más inteligentes y resistentes.
Las tendencias emergentes incluyen:
Fabricantes como Lugao Power continúan invirtiendo en tecnologías innovadoras de aparamenta para respaldar los sistemas de energía de próxima generación en todo el mundo.
Una unidad principal en anillo SF6 está diseñada para distribuir, controlar y proteger de forma segura redes eléctricas de media tensión al tiempo que garantiza una continuidad de energía confiable.
El gas SF6 ofrece una excelente resistencia de aislamiento y capacidades de extinción de arco, lo que permite diseños de aparamenta compactos y altamente confiables.
Las RMU de alta calidad suelen alcanzar una vida útil superior a los 30 años cuando se instalan y operan correctamente.
Sí. Su construcción sellada los hace altamente resistentes a la intemperie, la humedad, el polvo y la contaminación.
Absolutamente. Las RMU modernas admiten funciones de supervisión remota, automatización, protocolos de comunicación y gestión inteligente de la red.
Las empresas de servicios públicos, las instalaciones industriales, los proyectos de energía renovable, los sistemas de transporte, los edificios comerciales y los centros de datos utilizan ampliamente estas soluciones de aparamenta.
La creciente demanda de infraestructura eléctrica confiable, compacta y de mantenimiento eficiente continúa impulsando la adopción deDispositivo de distribución compacto sellado completamente aislado de la unidad principal del anillo eléctrico SF6 del voltaje medio. Su diseño completamente sellado, excelente rendimiento de aislamiento, seguridad operativa y adaptabilidad a diversas aplicaciones la convierten en una de las soluciones más efectivas para las redes modernas de distribución de energía de media tensión.
Ya sea que se implementen en subestaciones de servicios públicos, instalaciones industriales, proyectos de energía renovable, desarrollos comerciales o aplicaciones de redes inteligentes, estas RMU avanzadas ayudan a mejorar la confiabilidad del sistema al tiempo que reducen los costos del ciclo de vida y los requisitos de espacio de instalación.
¿Busca una solución confiable de aparamenta compacta de unidad principal de anillo eléctrico sellada y completamente aislada con SF6 de media tensión para su próximo proyecto?El equipo de ingeniería dePoder Lugaoestá listo para ayudarlo a seleccionar la configuración ideal según su nivel de voltaje, requisitos de red, condiciones ambientales y planes de expansión futuros.Contáctenoshoy para analizar las necesidades de su proyecto, recibir orientación técnica experta y obtener una solución personalizada que ofrezca rendimiento, seguridad y valor a largo plazo.
