Una guía completa para SC (b) 13-20-20-10KV de resina fundida de tipo seco Transformadores

A diferencia de la tradicionalTransformadores de aceite de petróleo, El transformador SC (B) 13--20-10kV de resina fundida de tipo seco aprovecha la tecnología de fundición de resina epoxi para redefinir los estándares de rendimiento, lo que lo convierte en una opción indispensable para la infraestructura crítica y los entornos urbanos.

Una mirada más cercana al modelo: SC (b) 13-20-10kv

Antes de explorar sus características, decodifiquemos el nombre del modelo:

S: Representa un transformador trifásico (el "S" representa "trifásico" en chino).

C: Indica el aislamiento de resina fundida, la tecnología clave que garantiza la seguridad contra incendios y la durabilidad.

(B): Denota una bobina de lubricación de baja voltaje, una opción de diseño que resuelve problemas comunes en las bobinas tradicionales de alambre.

13: El número de serie de diseño, que refleja iteraciones de ingeniería avanzadas para mejorar la eficiencia.

: La capacidad nominal varía de 50 kVA a 3150 kVA.

20-10kV: el nivel de voltaje lateral de alto voltaje.

¿Cuáles son las condiciones de funcionamiento para SC (b) 13-20-20-10kv de resina fundida de tipo seco de tipo seco?

● Altitud de instalación: no superior a 1000 m sobre el nivel del mar;

● Forma de onda de voltaje de la fuente de alimentación: similar a una onda sinusoidal;

● Simetría del voltaje de la fuente de alimentación multifase: los voltajes de la fuente de alimentación conectados a un transformador multifase deben ser aproximadamente simétricos;

● Temperatura ambiente: temperatura máxima del aire +40 ° C; Temperatura promedio máxima diaria +30 ° C; Temperatura promedio anual máxima +20 ° C; Temperatura mínima del aire -25 ° C (aplicable a los transformadores interiores).

¿Qué hace que los transformadores de tipo seco de resina fundido sean especiales?

● Núcleo

1. El núcleo está construido con láminas de acero de silicio enrollado en frío con alta permeabilidad magnética, excelente orientación de grano y juntas escalonadas completamente inclinadas de 45 °. El núcleo utiliza una estructura especial de placa de extracción de tubo cuadrado, con patas de núcleo unidas con cinta aislante. La superficie del núcleo está recubierta con una resina especial para evitar la humedad y el óxido, reduciendo efectivamente las pérdidas sin carga, la corriente sin carga y el ruido del núcleo.

2.Fe, retardante de llama y sin contaminación, se puede instalar directamente en el centro de carga.

3. Costos operativos generales sin alivio, fáciles de instalar y bajos.

4. La resistencia a la humedad alta permite un funcionamiento normal a 100% de humedad y se puede volver a funcionar después de una interrupción sin secar previamente.

5. Las pérdidas bajas, la baja descarga parcial, el bajo ruido y la fuerte disipación de calor están garantizadas. Equipado con un sistema integral de control de protección de temperatura, proporciona una garantía confiable para la operación de transformador seguro. Alta confiabilidad. Según los estudios operativos de productos que ya están en funcionamiento, los indicadores de confiabilidad del producto han alcanzado los estándares profesionales internacionales.

● Bobina de aluminio

El devanado de bajo voltaje utiliza una sola pieza de lámina de cobre, junto con el aislamiento de giro de clase F, enrollado en una máquina de devanado de lámina de bajo voltaje dedicada. Las bobinas de aluminio abordan efectivamente los problemas prominentes del alto estrés por cortocircuito, desequilibrio de giro de amperios, disipación de calor deficiente, errores de ángulo de hélice de devanado y calidad de soldadura manual inestable asociada con productos de alambre de alambre de bajo voltaje. Nuestra empresa también utiliza macetas de resina y curado para crear un acabado resistente a la humedad y las manchas.

● Dispositivo de control de temperatura

El transformador utiliza un termómetro de señal de la serie BWDK. El sensor de temperatura está integrado en la mitad superior de la bobina de bajo voltaje, detectando y mostrando automáticamente el nivel de humedad operativo de cada una de las tres fases. También presenta alarmas sobre temperatura y funciones de disparo.

● Conversión de voltaje

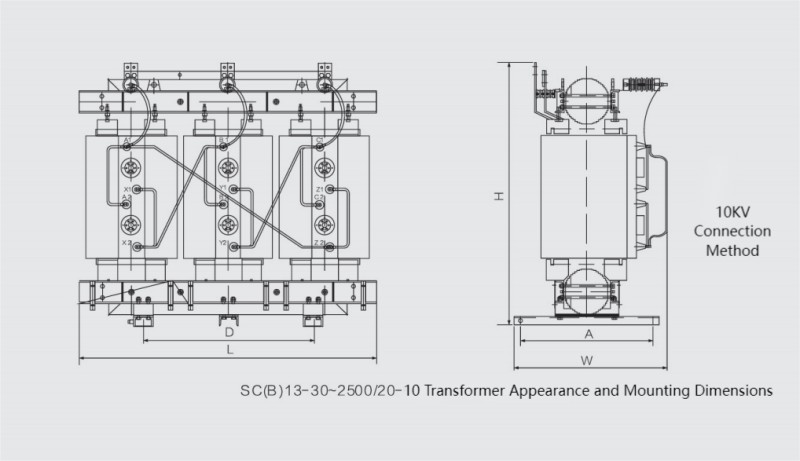

El conector permite la conversión de voltaje entre 10 kV y 20kV en diferentes posiciones, cumpliendo los requisitos de los sistemas de 10kV y 20kV, respectivamente.

¿Quién necesita este transformador?

La seguridad no es negociable en los sistemas de energía, especialmente en áreas de alto riesgo o pobladas. El transformador SC (B) 13-20-10KV está construido para sobresalir a este respecto, con características que abordan los riesgos de incendio, la humedad y la estabilidad operativa. Operación resistente al fuego y sin contaminación La resina epoxi de epoxi, el material de aislamiento del transformador, es inherentemente retardante de llama. No libera gases tóxicos cuando se expone a altas temperaturas y puede soportar sobrecalentamiento a corto plazo sin incendiar fuego. Esto hace que el transformador sea ideal para ubicaciones sensibles al fuego como:

● Espacios subterráneos: metros, minas y túneles.

● Edificios públicos: escuelas, hospitales y centros comerciales.

● Instalaciones críticas: centrales eléctricas, campos petroleros y edificios de gran altura.

A diferencia deTransformadores de aceite de petróleo, no existe riesgo de contaminación del suelo o del agua por fugas, alineando con los estándares ambientales modernos.

Especificaciones técnicas: los números detrás del rendimiento

Para comprender la versatilidad del transformador, veamos sus parámetros técnicos clave:
