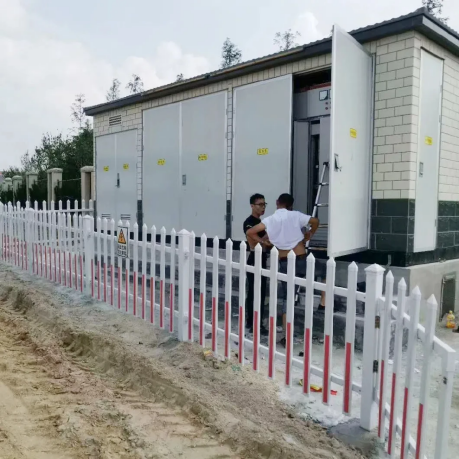

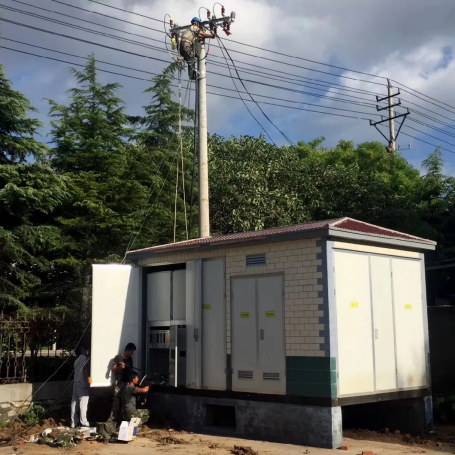

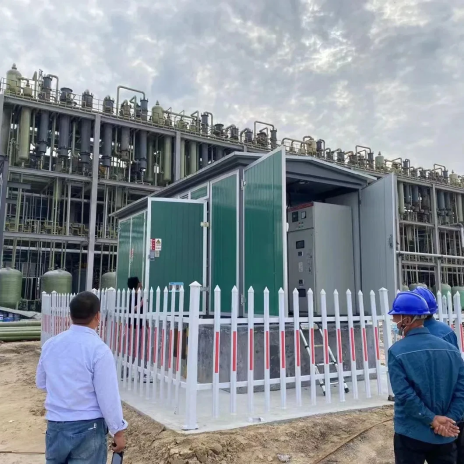

La subestación de tipo de caja (abreviada como subestación de tipo de caja) es adecuada para áreas residenciales, subestaciones públicas urbanas, áreas bulliciosas del centro, suministros de alimentación de construcción, etc. Es una especie de reputinista de alto voltaje, transformador de alimentación, batería de bajo voltaje, Equipo de medición eléctrica de energía y equipo de medición de reactivos Instalados en un dispositivo de compensación Instalada en una caja compactada según ciertos requisitos, se usan para líneas y líneas y distribución de energía de energía.
1. Elsubestación de tipo cajaEl caparazón debe tener cinco funciones de protección de acuerdo con los requisitos estándar, que incluyen protección solar, protección de la lluvia, protección contra el polvo, protección contra el óxido y prevención de animales pequeños (como serpientes). El material de la cáscara puede ser placa de acero inoxidable, placa de acero enrollada en frío, placa de aleación de aluminio, placa de acero color y placa de cemento. El cuerpo de la caja consta de tres partes: base, carcasa y cubierta superior. La base generalmente está soldada o fija con pernos que usan acero de canal, acero ángulo, acero plano, placa de acero, etc.; Para satisfacer las necesidades de ventilación, la disipación de calor y las líneas de entrada y salida, los agujeros de tiras y los agujeros circulares se abren en las posiciones correspondientes. La cáscara de la caja y la cubierta superior se pueden doblar, soldar o conectarse con tornillos, bisagras y accesorios especiales relacionados con acero de canal, acero ángulo, placa de acero, placa de aleación de aluminio, placa de acero en color, placa de cemento, etc. Para evitar una radiación fuerte de la luz solar en el verano caliente, la parte superior está equipada con materiales de aislamiento con materiales bajos thermales como rellenos, rocas comunes, rocas comunes, planta de roca, polistireno, etc., etc. Sin embargo, con los materiales de baja tumbina con la conducción de la tumba. Diseño, la mayoría de los diseñadores ya no usan el método para llenar la carcasa con rellenos de aislamiento, porque aunque puede evitar la exposición al sol, aún obstaculiza la disipación de calor del transformador. Por lo tanto, además de retener los agujeros de la rejilla en la carcasa, el área de disipación de calor aumenta y la convección del aire se fortalece para disipar el calor, al tiempo que reduce el costo de fabricación.
2. El dispositivo de distribución de alto voltaje del transformador de caja se divide en dos tipos: tipo de red de terminal y tipo de red de anillo en términos del modo de línea entrante; En términos de la dirección de la línea entrante, se puede dividir en líneas entrantes superiores desde la parte superior de la caja (se usa principalmente en transformadores de cajas tradicionales) y líneas subterráneas y salientes que utilizan trincheras de cable de alto voltaje (comúnmente usados en diseños modernos). Hay muchos interruptores de carga de la serie SF6 con gas SF6 como medio de extinción de arco, pero el costo es más alto que los interruptores de carga de alto voltaje de la serie FN12. Este tipo de interruptor tiene varias estructuras, incluso con fusibles, sin fusibles, interruptores de conexión a tierra, etc., y generalmente está equipado con pantallas en vivo. El mecanismo operativo es principalmente manual y eléctrico. El equipo de protección del interruptor con fusibles puede cortarse automáticamente cuando el circuito está cortos. También hay interruptores de vacío con vacío como medio de extinción de arco, que se puede usar solo, con fusibles o en serie con interruptores de carga de la serie SF6, pero aumentará el costo. Los usuarios no necesitan usarlos de esta manera si no tienen requisitos especiales. Si el usuario tiene requisitos de medición de alto voltaje, el dispositivo de distribución de alto voltaje del transformador de tipo de caja también debe estar equipado con un gabinete de medición de alto voltaje, y su estructura generalmente está compuesta de CT, PT, medidores de medición, control remoto y dispositivos de telemetría. Sin embargo, la medición de la subestación de tipo de caja debe basarse en el lado de bajo voltaje, lo que puede mejorar la confiabilidad del suministro de energía y reducir los factores inestables. La pérdida del transformador se puede convertir en cargas de electricidad asaltadas por el usuario.
3. Eltransformador de tipo cajaestá equipado con una sala de transformador independiente, que se compone principalmente de un transformador, un sistema de control de temperatura automático, iluminación y barandillas de seguridad. El transformador emitirá mucho calor cuando esté funcionando, por lo que los problemas de disipación y ventilación de calor son los puntos clave del diseño del transformador de caja. El calor generado por la operación del transformador aumentará la temperatura interior, especialmente cuando la temperatura ambiente es alta. La ventilación natural por sí sola a menudo no puede garantizar una operación confiable y segura. Además del uso de ventilación natural para una pequeña capacidad, la protección de la medición de temperatura generalmente se diseña y se utilizan medidas de escape forzadas para resolver el problema. El sistema consiste principalmente en un dispositivo de medición que puede medir la temperatura ambiente y la temperatura del aceite del transformador, y controlar la entrada del ventilador de escape de acuerdo con el rango establecido a través de circuitos de control manuales y automáticos. El transformador se puede seleccionar como de tipo aceite o de tipo seco. Debido a que el tipo seco es costoso, los usuarios generalmente prefieren el tipo de aceite de aceite para reducir los costos sin requisitos especiales. La capacidad es generalmente de 100-1250kVA, y el máximo no excede los 1600kVA.
4. La sala de bajo voltaje del transformador de caja tiene diferentes estructuras de diseño de acuerdo con las diferentes ocasiones de uso de las empresas industriales y mineras o áreas residenciales. Los transformadores de caja utilizados en las empresas industriales y mineras deben diseñarse por separado para la fuente de alimentación y la fuente de alimentación de iluminación. Al medir el bajo voltaje, la oficina de suministro de energía requiere una medición separada de la electricidad de iluminación porque el precio unitario de la electricidad de iluminación es más alto que el de la electricidad eléctrica. La subestación utilizada en áreas residenciales no necesita considerar el problema de la electricidad eléctrica. El número de rutas de salida en la sala de bajo voltaje varía según la capacidad del transformador y las necesidades del usuario. Si la capacidad es pequeña y la demanda es pequeña, se pueden establecer menos rutas; Si la capacidad es grande y la demanda es alta, se pueden establecer más rutas. También se puede colocar en un formato de operación del corredor.
