La distribución de energía confiable, rápida y segura es un requisito previo para el crecimiento económico y el progreso social. En infraestructura urbana, instalaciones industriales, proyectos de energía renovable y despliegue de energía de emergencia, los ingenieros y desarrolladores de proyectos exigen cada vez más soluciones de distribución que reduzcan los plazos de construcción civil, reduzcan el riesgo total del proyecto y mantengan los niveles más altos de seguridad operativa.
La subestación transformadora tipo caja, también conocida como subestación compacta o subestación prefabricada, responde a esta demanda con una unidad ensamblada en fábrica y probada previamente que integra aparamenta de media tensión (MT), un transformador de distribución y equipo de distribución de baja tensión (BT) dentro de un único gabinete resistente a la intemperie. Al eliminar la necesidad de edificios de subestaciones convencionales, la subestación tipo caja se puede instalar sobre una losa preparada, energizarse y ponerse en servicio en una fracción del tiempo requerido por los enfoques tradicionales.
Lugao Power Co., Ltd. es un especialista líder con sede en China en subestaciones transformadoras tipo caja, que ofrece productos de tipo europeo (estándar IEC) y de tipo americano (estándar ANSI/IEEE). El modelo directo de fábrica de la empresa, el cumplimiento de múltiples estándares y su sólida capacidad de ingeniería personalizada la convierten en un OEM confiable y un socio mayorista para contratistas EPC, empresas de servicios públicos, desarrolladores industriales y propietarios de proyectos de energía renovable en todo el mundo.
Este documento técnico proporciona un análisis técnico y comercial integral de las subestaciones transformadoras tipo caja: taxonomía de productos, principios de ingeniería, puntos de referencia de rendimiento, orientación sobre aplicaciones, cumplimiento de estándares y metodología de decisión de adquisiciones. Está pensado como un documento de referencia para ingenieros eléctricos, gerentes de proyectos, profesionales de adquisiciones y tomadores de decisiones técnicas.
Se prevé que el consumo mundial de energía crecerá entre un 2,4% y un 3,1% anual hasta 2035, impulsado por la expansión industrial, el crecimiento de la población urbana, la adopción de vehículos eléctricos y la integración de fuentes de energía renovables distribuidas. Los métodos convencionales de construcción de subestaciones, que requieren estructuras civiles permanentes, plazos extendidos para la obtención de permisos y grandes equipos de instalación, son cada vez más incompatibles con la velocidad y flexibilidad que exige la ejecución de proyectos modernos.
Mientras tanto, las expectativas de seguridad y confiabilidad de las empresas de servicios públicos y los organismos reguladores continúan aumentando. Eventos como fallas de equipos debido a una protección ambiental inadecuada, incidentes de arco eléctrico de piezas vivas expuestas y contaminación por aceite de equipos heredados están impulsando un cambio hacia arquitecturas de distribución más integradas, probadas en fábrica y cerradas.
El mercado mundial de subestaciones compactas/tipo caja se valoró en aproximadamente 13.500 millones de dólares en 2023 y se espera que crezca a una tasa compuesta anual del 7,2% al 8,5% hasta 2030. Los principales vectores de crecimiento incluyen:
| Región | Valor 2023 | Pronóstico 2030 | CAGR | Controlador clave |
|---|---|---|---|---|
| Asia-Pacífico | 5,4 mil millones de dólares | 9,8 mil millones de dólares | 8,9% | Industrialización, ER |
| Europa | 3,1 mil millones de dólares | 5,1 mil millones de dólares | 7,4% | Modernización de la red |
| América del norte | 2,6 mil millones de dólares | 4,2 mil millones de dólares | 7,1% | Reemplazo de infraestructura envejecida |
| MEA y América Latina | 2,4 mil millones de dólares | 4,5 mil millones de dólares | 9,4% | Programas de electrificación |
Tabla 1: Mercado mundial de subestaciones tipo caja por región, 2023-2030
A Subestación transformadora tipo caja(también conocida como subestación compacta, subestación prefabricada o subestación paquete) es una unidad de distribución de energía preprobada y completamente ensamblada en fábrica que integra tres componentes funcionales dentro de un solo gabinete resistente a la intemperie:
El ensamblaje en fábrica garantiza que el cableado interno, las conexiones de las barras colectoras, la configuración de los relés de protección y las interfaces entre componentes se completen, prueben y verifiquen antes de la entrega. El trabajo in situ se reduce a la preparación de los cimientos civiles, terminación de cables de MT/BT, puesta a tierra y energización.
Las subestaciones tipo caja se clasifican en términos generales en dos familias de diseño, lo que refleja tradiciones de ingeniería divergentes y preferencias de estándares regionales:
| Dimensión | Tipo europeo | tipo americano |
|---|---|---|
| Estándar | CEI 62271, CEI 60076-11 | ANSI/IEEE C57, Serie C37 |
| Conmutación MT | Aparamenta de vacío CB o SF₆ | Fusible + interruptor de ruptura de carga (LBS) |
| Transformador | Tipo seco (preferido) o sumergido en aceite | Inmerso en aceite (estándar) |
| Regiones objetivo | Europa, China, Medio Oriente, Asia-Pacífico, África | América del Norte, América Latina, partes de Asia y África |
Tabla 2: Tipo europeo frente a americano: clasificación de nivel superior
La subestación de caja tipo europea adopta un diseño modular de tres compartimentos dentro de un gabinete de acero inoxidable o galvanizado en caliente. Los tres compartimentos (aparamenta de MT, transformador y distribución de BT) están físicamente separados por paredes divisorias internas, lo que proporciona contención de fallas de arco y permite el acceso independiente para mantenimiento sin desenergizar las secciones adyacentes.

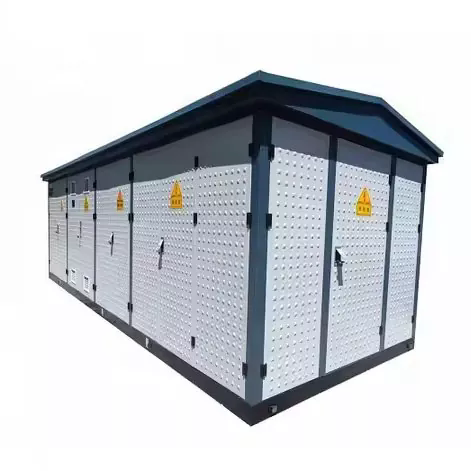

Figura 1 — Subestación tipo caja europea
El compartimento MV admite una unidad principal en anillo (RMU) o paneles MV individuales según la topología del suministro (alimentador radial o en anillo). Se emplean dos tecnologías principales de aparamenta:
| Tecnología | Descripción |
|---|---|
| Disyuntor de vacío (VCB) | Interrumpe las corrientes de falla y carga en una botella de interruptor al vacío. Ofrece alta resistencia (más de 10 000 ciclos operativos), rápida eliminación de fallas (<50 ms) y no contiene SF₆, algo cada vez más preferido según las regulaciones ambientales. |
| Aparamenta aislada en gas SF₆ (GIS) | Utiliza gas hexafluoruro de azufre para apagar y aislar el arco. Extremadamente compacto y muy fiable. Nota: SF₆ es un potente gas de efecto invernadero (GWP ~23.500) y su uso está sujeto a regulaciones ambientales más estrictas en la UE y otros lugares. |
| Unidad principal de anillo (RMU) | Un dispositivo de conmutación sellado de fábrica y aislado en gas (SF₆ o vacío) que combina interruptores-seccionadores con carga y fusibles de protección en una unidad compacta con carcasa metálica. Ideal para redes de distribución con alimentación en anillo. |
El interruptor de MT proporciona todas las funciones de protección requeridas: sobrecorriente (ANSI 51), falla a tierra (ANSI 51N/67N) y protección diferencial cuando se especifique. El cumplimiento de IEC 62271-200 garantiza la clasificación de falla de arco (IAC — Internal Arc Classified) para la protección del personal.
El compartimento del transformador de una subestación de tipo europeo suele albergar un transformador de tipo seco de resina fundida (serie SCB), aunque también se utilizan unidades sumergidas en aceite. La preferencia por el tipo seco en las subestaciones de tipo europeo se alinea con las ventajas de seguridad contra incendios críticas para instalaciones urbanas, comerciales e interiores. Características clave:

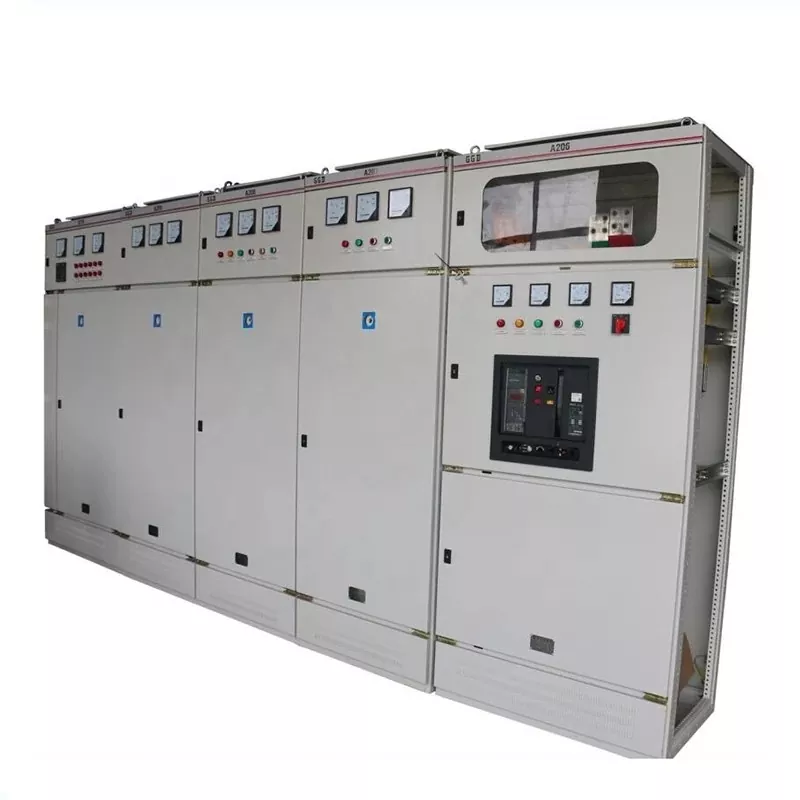

El compartimento de BT alberga el tablero de distribución principal de BT con disyuntores de caja moldeada (MCCB) o disyuntores de aire de tipo abierto (ACB) en los alimentadores de salida, medición de energía, condensadores de corrección del factor de potencia (opcional) e interfaces para monitoreo remoto e integración SCADA. Los sistemas de barras colectoras están dimensionados para corriente nominal con clasificación de resistencia a cortocircuitos adecuada según IEC 61439.
| Parámetro | Rango de especificaciones |
|---|---|
| Capacidad nominal | 100 kVA – 2500 kVA (estándar); hasta 6.300 kVA especial |
| Clase de voltaje MT | 6 kilos, 10 kilos, 20 kilos, 35 kilos |
| Tensión de salida BT | 0,4 kV (3P+N), disponible a medida |
| Dispositivo de conmutación MT | Vacío CB / SF₆ RMU / Interruptor de ruptura de carga |
| Tipo de transformador | Resina fundida de tipo seco (preferible) o sumergida en aceite. |
| Clasificación de cortocircuito | 16 kA / 20 kA / 25 kA (1 s) — según IEC 62271 |
| Clase de protección | Estándar IP33D; IP44/IP54 con carcasa mejorada |
| Temperatura ambiente | –25 °C a +40 °C estándar; –40 °C versión ártica disponible |
| Altitud | Hasta 1.000 m estándar; Versiones reducidas para hasta 4.000 m |
| Normas aplicables | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| Integración de red inteligente | Interfaz de comunicación IEC 61850 disponible; Listo para SCADA |
Tabla 3 — Subestación tipo caja europea: especificaciones técnicas indicativas
El tipo americano (también conocido como subestación transformadora montada sobre pedestal o con alimentación en bucle) se distingue por su diseño interno triangular o lineal, con el compartimiento de conmutación de MT y las secciones de medición/distribución de BT accesibles desde el frente y los lados respectivamente, y el transformador sumergido en aceite ocupando la bahía central. El gabinete exterior suele ser un gabinete de acero pintado de gran espesor con puertas a prueba de manipulaciones que se pueden cerrar con candado, diseñado para instalación a nivel del suelo sobre una plataforma de concreto.

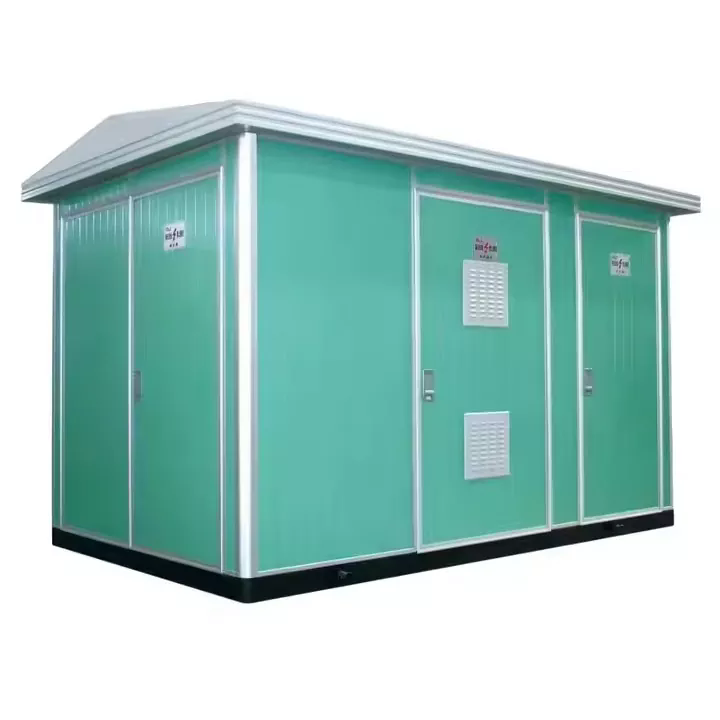

Figura 2: Subestación tipo caja americana
El tipo americano utiliza una configuración de conmutación de MT más sencilla y económica en comparación con el tipo europeo. La disposición estándar consta de:
Esta configuración ofrece una atractiva combinación de simplicidad, rentabilidad y confiabilidad. La ausencia de componentes electrónicos de protección complejos reduce la carga de mantenimiento y los requisitos de habilidades especializadas, lo que lo hace adecuado para aplicaciones en áreas con infraestructura de mano de obra técnica limitada.

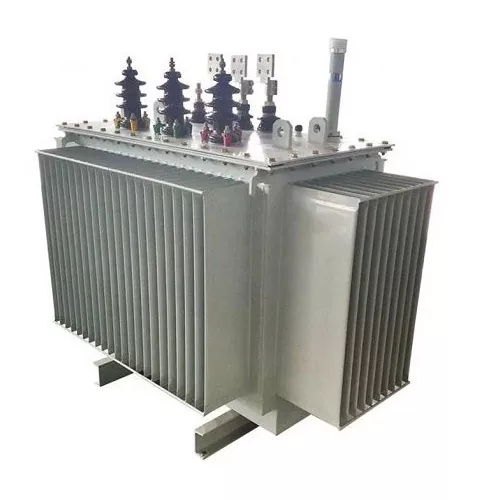

El transformador en una subestación de tipo americano es invariablemente una unidad sellada (sin conservador) sumergida en aceite. El diseño completamente sellado evita la entrada de humedad al aceite, eliminando la causa principal de la degradación del aislamiento. Características clave:
La sección de BT de una subestación de tipo americano es comparativamente más simple y generalmente comprende un disyuntor principal o un seccionador con fusible, una toma de medidor de energía y conexiones para alimentadores de BT salientes. Se puede incorporar una distribución de BT más sofisticada (múltiples alimentadores de salida, corrección del factor de potencia, monitoreo remoto), pero es menos común en las configuraciones estándar.
| Parámetro | Rango de especificaciones |
|---|---|
| Capacidad nominal | 75 kVA – 2500 kVA (estándar); 3.750 kVA+ con diseño especial |
| Clase de voltaje MT | 5 kV, 15 kV, 25 kV, 35 kV (Clase ANSI) |
| Tensión de salida BT | 120/240 V (monofásico), 208Y/120 V, 480Y/277 V o personalizado |
| Dispositivo de conmutación MT | Bay-O-Net / Fusible limitador de corriente + interruptor de ruptura de carga |
| Tipo de transformador | Inmerso en aceite, sellado herméticamente (ONAN) |
| Recinto | Acero de gran espesor, pintura en polvo/poliuretano; resistente a manipulaciones |
| Clase de protección | Estándar NEMA 3R (resistente a la lluvia y el aguanieve); NEMA 4X opcional |
| Diseño de frente muerto | Sí: conectores acodados para terminación de cable MT con seguridad táctil |
| Normas aplicables | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| Alimentación en bucle | Estándar: dos posiciones de cable MV entrante (con capacidad de alimentación en bucle) |
Tabla 4 — Subestación tipo caja americana: especificaciones técnicas indicativas
Si bien ambos tipos de productos cumplen el objetivo fundamental de una distribución de energía compacta y prefabricada, sus filosofías de diseño, capacidad de protección, perfiles de costos del ciclo de vida y entornos de aplicación óptimos difieren sustancialmente. La siguiente tabla proporciona una comparación estructurada para respaldar las decisiones de selección de tecnología.
| Criterio | Tipo europeo | tipo americano |
|---|---|---|
| Protección MT | Protección CB completa con relé; alta discriminación de fallas | Basado en fusibles; Selectividad de zona de falla más simple y limitada. |
| Transformador | Se prefiere el tipo seco: a prueba de incendios y de bajo mantenimiento. | Inmerso en aceite: robusto, rentable y probado |
| Costo de capital | Más alto (prima del 15 al 30 % frente a la estadounidense) | Más bajo: económico para proyectos con presupuesto limitado |
| Listo para red inteligente | Excelente: IEC 61850, SCADA, control remoto | Básico: inteligencia nativa limitada; actualizable |
| Seguridad contra incendios | Excelente (transformador tipo seco, clase de fuego F1) | Bueno: diseño de aceite sellado; precauciones contra incendios necesarias |
| Mantenimiento | Muy bajo: el tipo seco no necesita servicio de aceite | Moderado: monitoreo periódico del estado del aceite |
| Instalación | Un poco más complejo; puesta en servicio especializada | Simple, rápido: ideal para implementación distribuida |
| Tolerancia de sobrecarga | Bueno (con opción de refrigeración por aire forzado) | Excelente: gran masa térmica de aceite |
| Estándar primario | IEC 62271-202/GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
Tabla 5 — Subestación tipo caja europea versus americana: comparación completa
Ningún tipo es universalmente superior. El tipo europeo ofrece mayor inteligencia de protección, seguridad contra incendios y escalabilidad de redes inteligentes a un costo superior, lo que lo hace óptimo para entornos urbanos, comerciales y regulados. El tipo americano ofrece una excelente rentabilidad y simplicidad de implementación para parques industriales, redes suburbanas y proyectos sensibles al presupuesto.
El gabinete es la primera línea de defensa para los equipos eléctricos internos y representa un elemento crítico de confiabilidad a largo plazo. Las subestaciones tipo caja de Lugao Power utilizan la siguiente jerarquía de construcción según el tipo de producto y las especificaciones ambientales:
| Tipo de material | Descripción |
|---|---|
| Acero galvanizado en caliente (HDG) | Construcción básica para todas las unidades estándar. El recubrimiento de zinc proporciona una excelente resistencia a la corrosión; Adecuado para entornos industriales y urbanos en general. Capa mínima de zinc: 85 μm según ISO 1461. |
| Acero inoxidable 304/316L. | Especificado para aplicaciones costeras, marinas, químicas o de alta humedad. El grado 316L proporciona una resistencia superior al cloruro. Norma para subestaciones de proyectos eólicos marinos. |
| Caja de aleación de aluminio | Opción liviana para sitios con restricciones de peso o limitaciones de logística de transporte. El acabado superficial anodizado proporciona resistencia a la corrosión sin necesidad de pintar. |
| Compuesto GRP/FRP | Opción de polímero reforzado con vidrio para aplicaciones que requieren gabinetes no magnéticos y no conductores (por ejemplo, salas de resonancia magnética, entornos electrónicos sensibles). |
La protección de la carcasa contra partículas sólidas y agua está definida por el código IP (IEC 60529). Los niveles de protección estándar y mejorados de Lugao son:
| Clase IP | Nivel de protección | Aplicación típica |
|---|---|---|
| IP33D | Protección contra polvo/lluvia (pulverización de 15°) | Instalación exterior estándar, clima general. |
| IP44 | A prueba de salpicaduras desde todas las direcciones | Zonas costeras, zonas tropicales de alta precipitación |
| IP54 | Protegido contra el polvo y a prueba de salpicaduras | Ambientes industriales polvorientos, climas desérticos |
| NEMA 3R | Lluvia y aguanieve (estándar ANSI/NEMA) | Tipo americano para proyectos de Norteamérica/ANSI |
Tabla 6: Clases de protección IP/NEMA del gabinete ofrecidas por Lugao Power
La gestión térmica eficaz dentro del recinto es esencial para evitar el envejecimiento prematuro del aislamiento y garantizar el funcionamiento dentro de los límites de temperatura nominal. Las subestaciones de Lugao emplean:
El cumplimiento de las normas nacionales e internacionales aplicables no es opcional: es la base de las aprobaciones de proyectos, los acuerdos de interconexión de servicios públicos, la cobertura de seguros y la protección de responsabilidad legal a largo plazo. Los productos Lugao Power están diseñados, fabricados y probados de acuerdo con la matriz completa de estándares aplicables para productos de tipo europeo y americano.
| Estándar | Cuerpo | Alcance |
|---|---|---|
| CEI 62271-202 | CEI | Subestaciones prefabricadas de alto y bajo voltaje: estándar de diseño primario para el tipo europeo. |
| CEI 60076-11 | CEI | Transformadores de potencia de tipo seco: comportamiento ante incendios, clase climática/ambiental, aislamiento. |
| CEI 62271-1 / -100 / -200 | CEI | Especificaciones comunes para aparamenta de CA; disyuntores de CA; Aparamenta de CA en caja metálica. |
| CEI 61439-1/-2 | CEI | Conjuntos de aparamenta y control de baja tensión: diseño y prueba de cuadros de distribución de BT. |
| ANSI/IEEE C57.12.26 | IEEE | Requisitos para transformadores de distribución monofásicos, tipo pedestal, sumergidos en aceite, tipo americano. |
| ANSI/IEEE C57.12.28 | IEEE | Integridad del gabinete del equipo tipo pedestal: rendimiento mecánico y seguridad ANSI. |
| GB/T 17467 | SACO | Norma Nacional China para subestaciones prefabricadas de alta y baja tensión (equivalente a IEC 62271-202). |
| CE (LVD + EMC) | UE | Obligatorio para productos comercializados en el mercado UE/EEE. Demuestra conformidad con la Directiva de bajo voltaje y la Directiva EMC. |
| CCC (3C) | CNCA | Certificación obligatoria de China: requerida para productos eléctricos regulados vendidos en el mercado interno chino. |
Tabla 7 — Matriz de cumplimiento de estándares: subestaciones eléctricas de Lugao
Al realizar adquisiciones para proyectos internacionales, especifique siempre los estándares aplicables en los documentos RFQ y solicite certificados de prueba de tipo verificables de un laboratorio externo acreditado (por ejemplo, KEMA, TÜV, SGS, CESI). Lugao Power mantiene informes de pruebas de tipo y documentación de certificación actualizados para todas las líneas de productos estándar y proporciona copias como parte del paquete de documentación de entrega estándar.
Las subestaciones transformadoras tipo caja se implementan en una gama notablemente diversa de aplicaciones. Las siguientes secciones describen los segmentos de aplicaciones principales, con orientación específica sobre la selección del tipo de producto, los requisitos de ingeniería clave y las capacidades relevantes de Lugao para cada uno.
Las empresas de servicios públicos municipales y de distribución urbana utilizan subestaciones tipo caja para realizar la transformación final de 10–35 kV a 0,4 kV en entornos urbanos donde el espacio es escaso y los requisitos estéticos, de ruido y de seguridad son estrictos. Los escenarios de implementación típicos incluyen cámaras subterráneas, puestos de quioscos sobre el suelo y dentro de aparcamientos de varios niveles o sótanos de edificios.
Los parques industriales y los grandes campus de fabricación requieren una infraestructura de distribución de energía confiable y de rápida implementación, capaz de atender diversas cargas (accionamientos de motor, calefacción de procesos, aire comprimido, HVAC) con altos factores de carga y exigentes requisitos de calidad de energía.
Los proyectos de energía solar fotovoltaica y eólica a gran escala requieren un gran número de subestaciones elevadoras (normalmente una salida de inversor de 0,69 kV a una red de colectores de 10/35 kV). La economía y el cronograma de estos proyectos son muy sensibles al costo del equipo y al cronograma de instalación; ambas áreas donde las subestaciones tipo caja ofrecen ventajas decisivas sobre la construcción de subestaciones convencionales.
Los grandes desarrollos de infraestructura (aeropuertos, puertos marítimos, sistemas de metro/ferrocarril, estadios, centros de datos y plantas de tratamiento de agua) requieren una distribución de energía primaria confiable con requisitos bien definidos de disponibilidad y mantenibilidad. Las subestaciones de caja sirven como puntos de distribución primarios y subestaciones secundarias dentro de la red de distribución del sitio.
Los proyectos de construcción, las operaciones de recuperación de desastres, los grandes eventos y los despliegues militares requieren una infraestructura de distribución de energía portátil y de rápido despliegue. Las subestaciones tipo caja montadas sobre patines o montadas en remolques brindan una capacidad de distribución total con una preparación mínima del sitio.
| Paso | Actividad | Preguntas y consideraciones clave |
|---|---|---|
| 1 | Definir carga y capacidad | ¿Carga total (kVA), factor de demanda, proyección de crecimiento de la carga en 15 a 20 años? Tamaño para una carga del 70 al 80 % en la demanda máxima proyectada. |
| 2 | Determinar los niveles de voltaje | ¿Tensión de alimentación de MT disponible? ¿Tensión de distribución de BT requerida? ¿Se necesita regulación de voltaje (OLTC) para la estabilidad de la carga? |
| 3 | Evaluar el sitio y el entorno | ¿Interior o exterior? ¿Rango de temperatura ambiente, altitud, humedad, nivel de contaminación (sal, polvo, productos químicos)? ¿Limitaciones de espacio? |
| 4 | Seleccionar tipo de producto | Prioridad de seguridad contra incendios → europea (tipo seco). Restricción presupuestaria/protección simple → Americana. Red inteligente / automatización → Europea. |
| 5 | Especificar estándares | Identificar estándares obligatorios para la jurisdicción del proyecto. Especifique las marcas de certificación requeridas (IEC, ANSI, CE, CCC, etc.) en la solicitud de cotización. |
| 6 | Evaluar el costo total de propiedad | Compare el costo total de propiedad: costo de capital + pérdidas sin carga capitalizadas + pérdidas con carga capitalizadas + costo de mantenimiento durante la vida útil. |
Tabla 8: Marco de selección de subestaciones tipo caja de seis pasos
| Elija TIPO EUROPEO si… | Elija TIPO AMERICANO si... |
|---|---|
| –La instalación es interior, urbana o cerca de edificios ocupados. –Los códigos de seguridad contra incendios prohíben los equipos llenos de aceite. –Se requiere integración con red inteligente/SCADA –Se especifica discriminación de protección alta –El mantenimiento mínimo es una prioridad –El sitio está sujeto a alta humedad o atmósfera corrosiva. –Jurisdicción del proyecto IEC (Europa, China, Medio Oriente, África) |
–El presupuesto del proyecto es limitado –El despliegue rápido es fundamental –La aplicación es industrial, suburbana o rural al aire libre. –La tolerancia a la sobrecarga es importante –Manejo sencillo por parte de técnicos de comercio general. –Se utiliza la topología de red MT de alimentación en bucle –Jurisdicción del proyecto ANSI/IEEE (América, partes de Asia) |
Tabla 9: Guía de selección rápida: tipo europeo versus americano
Al emitir una Solicitud de cotización (RFQ) a Lugao Power o cualquier proveedor de subestaciones de caja, se deben proporcionar o solicitar los siguientes datos técnicos:
Lugao Power Co., Ltd.es un fabricante especializado en transformadores de potencia y subestaciones transformadoras tipo caja con sede en China, enfocado exclusivamente en el diseño, ingeniería y suministro de equipos de distribución eléctrica para los mercados nacionales e internacionales. El enfoque singular en el producto de la compañía permite una profunda capacidad técnica y consistencia en la calidad de fabricación que los proveedores generalistas de equipos eléctricos no pueden replicar.
Lugao opera como socio OEM para marcas eléctricas internacionales y como proveedor mayorista directo de contratistas EPC, empresas de servicios públicos y desarrolladores industriales a nivel mundial. El suministro directo de fábrica elimina los márgenes de los distribuidores y garantiza una calidad constante, acceso directo a ingeniería y un rendimiento de entrega confiable para los clientes.

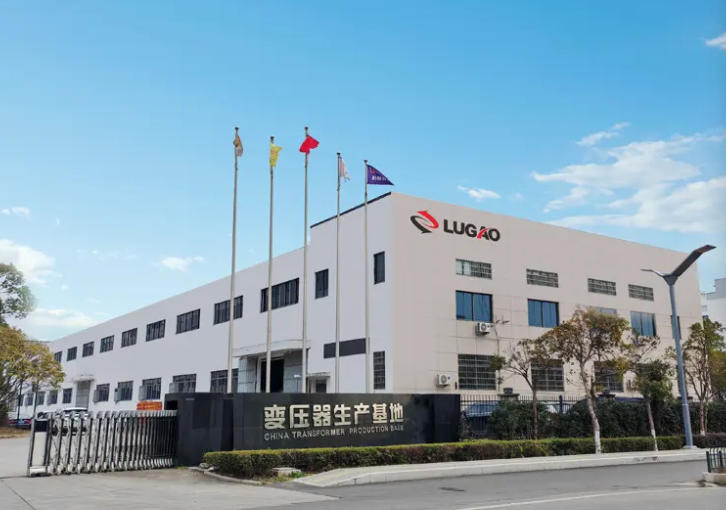

Figura 3: Planta de fabricación de Lugao Power Co., Ltd.

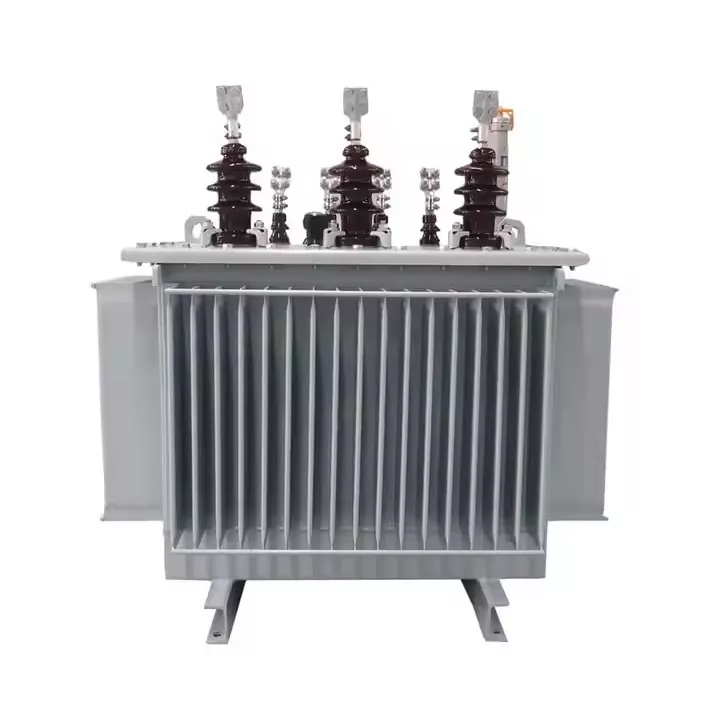

| Producto | Variantes disponibles | Rango de capacidad |
|---|---|---|
| Subestación de caja tipo europea | VCB / SF₆ RMU / LBS + Transformador seco o de aceite | 100kVA – 6.300kVA |
| Subestación tipo caja americana | Fusible+LBS, alimentación de bucle, montaje tipo pedestal, transformador sumergido en aceite | 75kVA – 3.750kVA+ |
| Transformador de distribución tipo seco | Serie SCB, resina fundida, clase de fuego F1 | 30kVA – 10.000kVA |
| Transformador sumergido en aceite | Serie S11/S13/S15, ONAN/ONAF/OFAF | 30kVA – 50.000kVA |
| Subestaciones personalizadas/OEM | Servicio completo de ingeniería, dimensiones y clasificaciones personalizadas | Por especificación del proyecto |
Tabla 10: descripción general de la cartera de productos de Lugao Power
| Ventaja | Descripción |
|---|---|
| Enfoque especializado | Todos los recursos de ingeniería, instalaciones de prueba y procesos de fabricación de Lugao están dedicados a productos de transformadores y subestaciones. Sin dilución de la experiencia en líneas de productos no relacionadas. |
| Cumplimiento de múltiples estándares | Productos certificados según IEC, ANSI/IEEE, GB, CE y CCC, lo que permite la implementación en prácticamente cualquier jurisdicción de proyecto en todo el mundo sin necesidad de reingeniería. |
| Ingeniería personalizada | El equipo de diseño interno proporciona una personalización completa: voltajes no estándar, capacidades inusuales, materiales de gabinete especiales, diseños para climas extremos e integración de redes inteligentes. |
| Precios directos de fábrica | La eliminación de los márgenes de los distribuidores ofrece una ventaja de costos estructurales del 15% al 25% en comparación con productos equivalentes comprados a través de redes de distribución. |
| Fiabilidad probada | Productos diseñados y validados para funcionar en condiciones continuas de carga completa, alta humedad, alta temperatura, niebla salina y polvo del desierto. |
| Asociación OEM | Capacidad OEM completa que incluye placas de identificación, documentación y empaques personalizados para clientes de marcas internacionales que requieren suministro de marca blanca. |
Lugao Power exporta subestaciones tipo caja y transformadores de potencia a proyectos en Asia-Pacífico, Medio Oriente, África, Europa y América. La cartera de cumplimiento de múltiples estándares de la empresa y su experiencia en logística internacional, documentación aduanera y requisitos de aprobación de servicios públicos locales la convierten en un socio confiable para el suministro de proyectos transfronterizos.
Las operaciones de fabricación e ingeniería de Lugao Power se rigen por un Sistema de gestión de calidad (QMS) alineado con los principios ISO 9001, que cubre todo el ciclo de vida del producto, desde la adquisición de materiales hasta la entrega y el soporte posventa. El SGC incluye procedimientos de control documentados para todos los procesos de fabricación críticos, calificación de proveedores, inspección durante el proceso, gestión de no conformidades y mantenimiento de equipos de prueba calibrados.
Cada subestación caja de Lugao se somete a un programa integral de pruebas de rutina antes de su entrega, que incluye:
| Prueba | Estándar / Criterios de Aceptación |
|---|---|
| Dieléctrico MV (resistencia CA) | IEC 62271-1 / ANSI C37: Aplicado al nivel de aislamiento nominal durante 1 minuto, sin descargas disruptivas |
| Resistencia a la frecuencia eléctrica de BT | IEC 61439-1: Aplicado según el nivel de aislamiento nominal, sin descargas disruptivas |
| Pruebas de rutina de transformadores | IEC 60076-1: resistencia del devanado, relación de tensión, impedancia de cortocircuito, pérdida sin carga, pérdida con carga |
| Resistencia de aislamiento | Según IEC 60076/IEC 62271: resistencia medida a 2500 V CC; en comparación con la línea base de fábrica |
| Prueba funcional del relé de protección | Todas las funciones de protección probadas contra configuraciones de coordinación de relés; tiempo de viaje verificado |
| Prueba de función de enclavamiento | Todos los enclavamientos mecánicos y eléctricos verificados para evitar secuencias de conmutación incorrectas. |
| Inspección visual y dimensional | Todos los componentes, etiquetas, marcas de cables y conexiones verificados con dibujos aprobados. |
| Muestra de aceite (unidades sumergidas en aceite) | IEC 60296: Rigidez dieléctrica, contenido de humedad y acidez probados y certificados |
Tabla 11 — Programa de pruebas de rutina para subestaciones tipo caja Lugao
Para pedidos importantes o a petición del cliente, Lugao Power organiza pruebas de aceptación de fábrica (FAT) presenciadas en sus instalaciones. Durante la FAT, los ingenieros del cliente o el agente de inspección designado pueden presenciar todas las pruebas eléctricas de rutina, revisar los certificados de materiales y componentes, verificar la conformidad dimensional, inspeccionar la documentación de calidad y confirmar la precisión de la placa de identificación antes de autorizar el envío. Los informes completos de las pruebas FAT con datos de las pruebas, registros de calibración y aprobación del inspector se proporcionan como parte del paquete de documentación de entrega.
