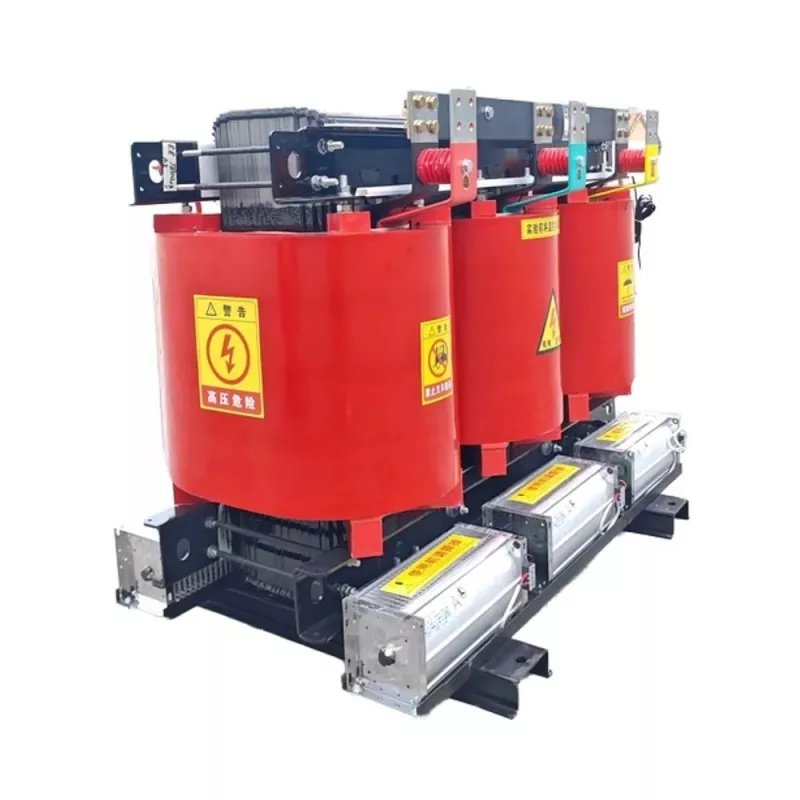

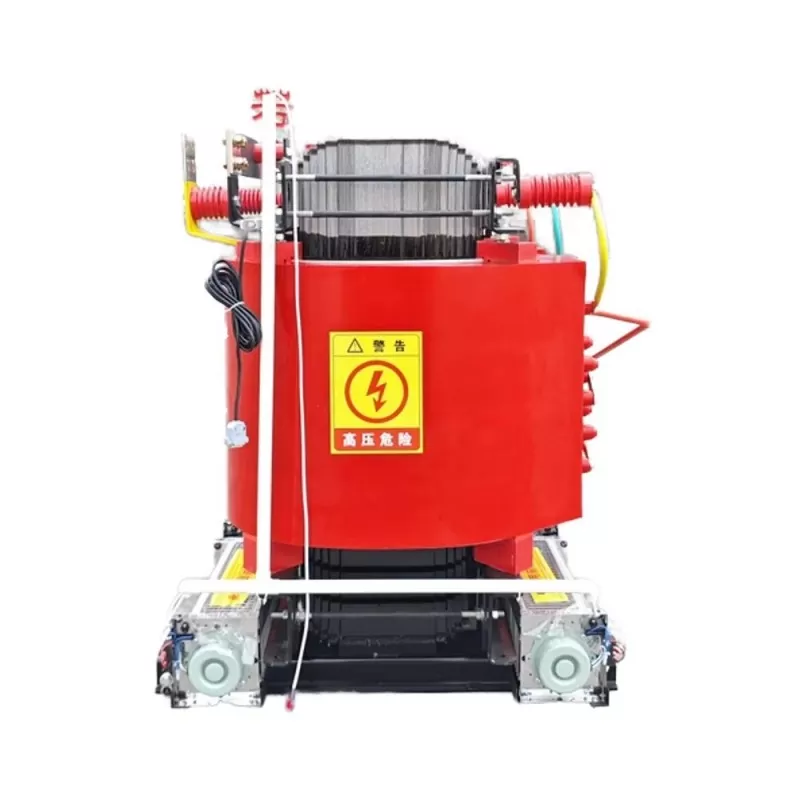

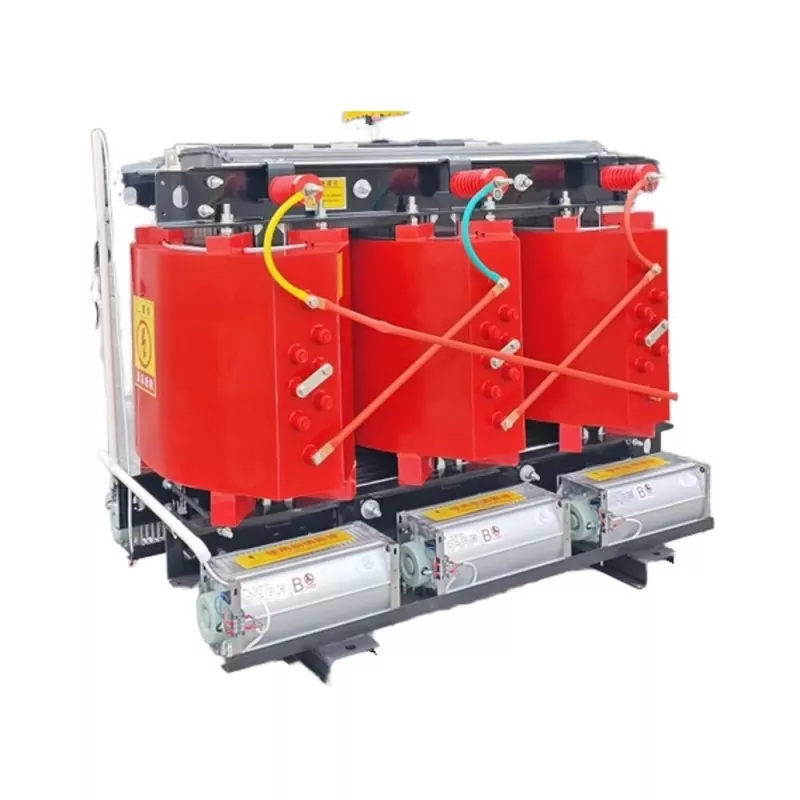

Transformador de potencia de tipo seco de núcleo dividido toroidal

Como fabricante y proveedor veterano en China, el transformador de potencia de tipo seco de núcleo dividido toroidal se fabrica por expertos en nuestra fábrica a un precio asequible. Ofrecemos opciones tanto en stock como personalizadas. No dude en consultar. LUGAOEl transformador de potencia toroidal de tipo seco con núcleo dividido utiliza el principio de inducción electromagnética para lograr la conversión de voltaje. Durante el funcionamiento, cuando el devanado primario está energizado, genera un flujo magnético alterno, que se acopla a través del núcleo al devanado secundario, induciendo así una fuerza electromotriz. El transformador toroidal de núcleo dividido utiliza resina epoxi o caucho de silicona como materiales aislantes. Estos materiales tienen propiedades autoextinguibles y no suponen riesgos para la seguridad debido a fugas de aceite. Durante el proceso de fundición, las bobinas prebobinadas se colocan en moldes especialmente diseñados, seguido de la inyección de una mezcla de resina epoxi y el calentamiento para el curado. Esta estructura ofrece alta resistencia mecánica, aísla el polvo y la humedad externos y protege los componentes metálicos internos. Se especifican como materiales láminas y devanados de acero al silicio de alta calidad, que ofrecen ventajas como bajo nivel de ruido y bajas pérdidas, lo que los hace adecuados para lugares como edificios de oficinas, hospitales y escuelas.

El transformador tipo seco de núcleo dividido se puede personalizar según los requisitos del cliente en cuanto a voltaje nominal, dimensiones y envolventes. Se pueden seleccionar diferentes materiales con distintos grados de protección para adaptarse a diferentes condiciones ambientales. Los productos de LUGAO cumplen con una serie de normas internacionales, como CE e ISO, y la empresa seguirá innovando en diseño para crear productos más eficientes energéticamente y respetuosos con el medio ambiente.transformadores tipo seco.

Parámetro

Clasificado Capacidad (kVA)	Combinación de voltaje			Conexión norte grupo símbolo	No- carga pérdida (W)	Bajo los diferentes aislamientos. carga de rango resistente al calor pérdida(W)			Sin carga actual %
	H.V. (kV)	Alto Voltaje tocando	L.V. (kV)			130℃ (B) (100 ℃ )	155℃ (F) (120℃)	180℃ (H) (145℃)
30	6 6.3 6.6 10 10.5 11	±2x2,5 ±5	0.4	Dyn11 Yyno	130	605	640	685	2
50					185	845	900	965	2
80					250	1160	1240	1330	1.5
100					270	1330	1415	1520	1.5
125					320	1565	1665	1780	1.3
160					365	1800	1915	2050	1.3
200					420	2135	2275	2440	1.1
250					490	2330	2485	2665	1.1
315					600	2945	3125	3355	1
400					665	3375	3590	3850	1
500					790	4130	4390	4705	1
630					910	4975	5290	5660	0.85
800					1035	5895	6265	6715	0.85
1000					1205	6885	7315	7885	0.85
1250					1420	8190	8720	9335	0.85
1600					1665	9945	10555	11320	0.85
2000					2075	12240	13005	14005	0.7
2500					2450	14535	15445	16605	0.7
