¿Qué es un transformador sumergido en aceite?

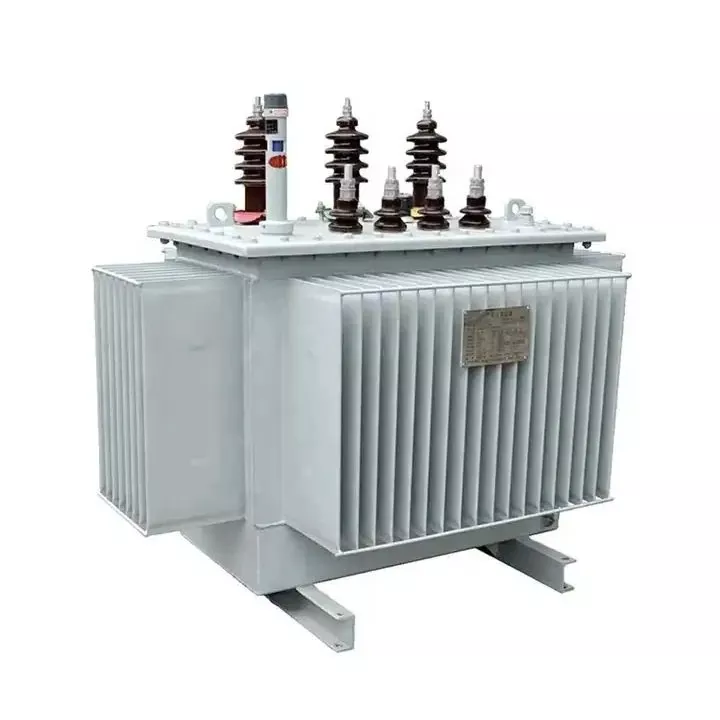

La gente todavía habla de transformadores sumergidos en aceite en los sistemas eléctricos. Un transformador sumergido en aceite sirve como dispositivo eléctrico clave. Depende del aceite aislante tanto para fines de refrigeración como de aislamiento. El núcleo y los devanados están completamente sumergidos en ese aceite. Se elige aceite aislante para esta función porque ofrece una alta resistencia de aislamiento. También tiene una gran capacidad calorífica específica. Esa configuración le permite eliminar rápidamente el calor de la carga. A su vez, esto evita fallas por problemas de sobrecalentamiento localizados. Los transformadores se encargan de aumentar o disminuir los niveles de voltaje en la transmisión y distribución de energía. Ayudan a mantener todo el sistema funcionando de forma estable. Un transformador típico incluye un núcleo, devanados, aceite aislante, un tanque de aceite, un sistema de enfriamiento y un sistema de protección. El núcleo proviene de láminas de acero al silicio laminadas en frío de alta calidad. Los devanados utilizan alambre de cobre libre de oxígeno.

Transformadores sumergidos en aceitevienen con varias características notables. Durante el funcionamiento, el aceite aislante mueve el calor generado al sistema de refrigeración mediante convección térmica. Cuando la corriente de carga fluye a través de los devanados, produce calor. El aceite aislante absorbe ese calor de inmediato. Esto hace que la temperatura del aceite aumente y su densidad disminuya. Como resultado se forma una circulación natural. A continuación, el sistema de refrigeración disipa el calor al aire circundante.

El entorno petrolífero protege los componentes de la corrosión causada por la humedad atmosférica y el oxígeno. El mantenimiento regular va junto con esta protección. Juntos, pueden prolongar bastante la vida útil. Crea una configuración sólida para una operación a largo plazo.

Este diseño ofrece un excelente rendimiento de aislamiento en general. Resiste bien el estrés de alto voltaje.

Transformadores sumergidos en aceitecuentan con varios métodos de enfriamiento. Los más comunes incluyen el autoenfriado, conocido como ONAN. Otro es el enfriado por aire, llamado ONAF. La refrigeración por aire y aceite forzado pasa por OFAF. Los usuarios pueden seleccionar según el entorno regional donde operará.

Las precauciones de operación y mantenimiento se aplican a los transformadores sumergidos en aceite. En condiciones de funcionamiento continuo, la temperatura superior del aceite debe permanecer por debajo de los 85 grados Celsius. El valor máximo permitido suele rondar los 90 grados centígrados. Esto ayuda a evitar el envejecimiento acelerado del aislamiento.

Las pruebas periódicas resultan esenciales para estas unidades. Verifique la rigidez dieléctrica, el contenido de humedad, los gases disueltos y los niveles de acidez. Estas pruebas proporcionan alertas tempranas sobre posibles fallos.

Los transformadores manejan sobrecargas temporales según pautas específicas. Sin embargo, el funcionamiento continuo por encima de la clasificación nominal acelera el envejecimiento del aislamiento.

Las inspecciones de rutina mantienen todo bajo control. Revise los casquillos con regularidad. Limpie los radiadores según sea necesario. Verificar que los dispositivos de protección funcionen correctamente. Confirme que los cambiadores de tomas funcionen correctamente. Aborde cualquier señal de fuga de aceite de inmediato.
