Como alguien que ha pasado más de dos décadas en el sector de distribución de energía, he visto tecnologías que van y vienen. Pero una pregunta que me hacen constantemente, especialmente por aquellos que buscan modernizar su infraestructura, es¿Qué constituye exactamente unBsubestación de transformador de tipo bueyEsto no es solo la curiosidad académica; Es una pregunta práctica de los gerentes e ingenieros que necesitan soluciones de energía confiables y compactas. Hoy, quiero retirar la cortina. Olvida los manuales secos y técnicos. Hablemos sobre la anatomía del mundo real de esta maravilla de la ingeniería y por qué comprender sus componentes es fundamental para la eficiencia y seguridad de su operación.
¿Cuál es la función central de una subestación de transformador de tipo de caja?
Antes de sumergirnos en los componentes, es esencial comprender para lo que este sistema está diseñado para lograr. En mis veinte años conPoder de Lugao, Aprendí que el valor de un producto se define por el problema que resuelve. Entonces, ¿cuál es la función central?

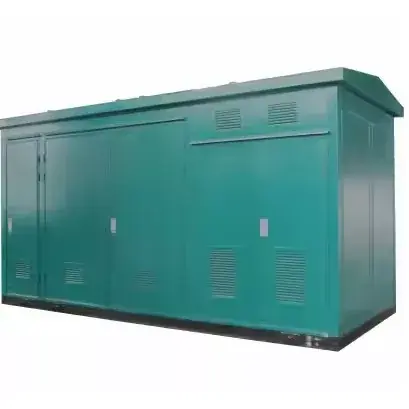

A Subestación de transformador de tipo cajaes una unidad de distribución de energía exterior compacta y completamente cerrada. Su trabajo principal es reducir la electricidad de alto voltaje desde la red principal a un voltaje más bajo que se puede distribuir de forma segura para uso comercial, industrial o residencial. Piense en ello como un centro de energía autónomo que recibe energía y salidas crudas y de alto voltaje refinada y utilizable. La "caja" no es solo una carcasa de metal; Es un entorno meticulosamente diseñado que protege los equipos sensibles del clima, la corrosión, la manipulación y otros riesgos operativos. Este enfoque integrado es la razón por la cual muchos de nuestros clientes enPoder de LugaoElige a través de la subestación tradicional y voluminosa.
¿Cuáles son los componentes clave dentro del recinto?
Aquí es donde llegamos al corazón del asunto. Cuando abres la puerta a uno de nuestros modernosPoder de LugaoSubestaciones, encontrará un sistema integrado e integrado. No es un revoltijo de partes; Es una sinfonía de componentes que trabajan en armonía. Según las configuraciones más comunes que implementamos, aquí están los elementos centrales no negociables.
Unidad de apartamento de alto voltajeEste es el punto de entrada para la potencia entrante de alto voltaje. Es responsable del control y la protección del circuito, con componentes como interruptores de circuitos, interruptores de carga y fusibles. Su trabajo clave es aislar y proteger el resto del sistema de fallas en la línea entrante.
Transformador de distribuciónEl verdadero corazón de la operación. Este componente realiza el descenso de voltaje real. Ya sea que se trate de tipo aceite o de tipo seco, su eficiencia y confiabilidad afectan directamente el rendimiento de todo el sistema. Nosotros aPoder de LugaoUse solo los núcleos y devanados de mejor grado para garantizar una pérdida de energía mínima.
Unidad de tope de interrupción de bajo voltajeUna vez que el transformador ha hecho su trabajo, esta unidad toma la potencia recién reducida y la distribuye a varios circuitos de alimentación salientes. Incluye interruptores de circuitos de aire (ACB), interruptores de circuitos de caja moldeados (MCCBS) y dispositivos de monitoreo para proteger la red aguas abajo.
Sistema de cables eléctricos y barra de colasEstas son las arterias y venas que conectan todo. Los cables de alta calidad, de tamaño correcto y barras colectivas de cobre o aluminio son críticas para el flujo de energía eficiente y el manejo del calor. Los componentes inferiores aquí son un punto de falla común que vemos en los sistemas más antiguos.
Sistema de control y protecciónEl cerebro de todoSubestación de transformador de tipo caja. Esto incluye dispositivos de protección de retransmisión, medidores y, a menudo, una interfaz SCADA (control de supervisión y adquisición de datos) para monitoreo y control remoto. Asegura que todo se ejecute sin problemas, activando alarmas o apagados si se exceden los parámetros.
Recinto y sistemas auxiliaresEsto es más que una caja. Es una concha robusta, resistente a la intemperie y a menudo resistente al fuego hecha de acero resistente a la corrosión o materiales compuestos. Aloja sistemas auxiliares críticos como ventilación, iluminación y enclavamientos de seguridad.
Para darle una imagen más clara, aquí hay una tabla que describe la función principal y una especificación clave para cada componente central, basado enPoder de Lugaoofrendas.
| Componente | Función principal | Ejemplo de parámetro clave |
|---|---|---|
| Aparejo de alto voltaje | Para controlar y proteger el circuito entrante de alto voltaje. | Voltaje nominal: 12kV / 24kV |
| Transformador de distribución | Para bajar el alto voltaje a un bajo voltaje utilizable. | Rango de capacidad: 500 kV a 2500 kV |
| Aparejo | Para distribuir y proteger los circuitos salientes de bajo voltaje. | Corriente nominal: hasta 4000A |
| Sistema de control y protección | Para monitorear los parámetros operativos y automatizar las respuestas de seguridad. | Clase de protección: IP54 para la resistencia al polvo y el agua |
¿Cómo afectan las especificaciones el rendimiento de su proyecto?
No puedo enfatizar esto lo suficiente: el diablo está en los detalles. He consultado en proyectos en los que centrarse únicamente en la etiqueta de precio condujo a desajustes costosos entre las especificaciones del equipo y las necesidades reales del proyecto. Desglosemos cómo estos parámetros deberían influir en su decisión.
¿Qué capacidad del transformador y relación de voltaje realmente necesitas?
Esta es la pregunta más fundamental. La capacidad del transformador (en KVA) determina cuánta carga eléctricaSubestación de transformador de tipo cajapuede manejar. Una unidad de menor tamaño se sobrecalentará y fallará prematuramente, mientras que una de gran tamaño es un desperdicio de capital y opera de manera ineficiente con cargas bajas. La relación de voltaje (por ejemplo, 11kV/0.4kV) debe coincidir con el suministro entrante de su cuadrícula local y el voltaje de distribución requerido de su instalación. Un análisis de carga detallado no es una sugerencia; Es una necesidad.
¿Por qué debería preocuparse por la clasificación de protección de IP?
La clasificación de protección de ingreso (IP), como IP54 o IP55, le dice qué tan bien el recinto sella polvo y humedad. He visto subestaciones instaladas en áreas costeras donde una calificación IP baja condujo a una corrosión rápida y fallas eléctricas constantes. Si su sitio es polvoriento, húmedo o expuesto a la lluvia, una alta calificación IP para el recinto y los componentes internos no es negociable para la confiabilidad a largo plazo.
¿Cuáles son las dimensiones críticas y el peso para su sitio?
La naturaleza compacta de unSubestación de transformador de tipo cajaes una gran ventaja, pero debe confirmar la huella física y el peso. ¿Puede su soporte de base preparado? Es un acceso adecuado para la entrega e instalación Estas son preguntas prácticas que ayudamos a nuestros clientes aPoder de LugaoResponda durante la fase de preventa para evitar sorpresas costosas el día de entrega.
Para ayudarlo a comparar la escalabilidad de diferentes soluciones, aquí hay una tabla de especificaciones para una serie común dePoder de Lugao.
| Serie de modelos | Rango de capacidad del transformador | Dimensiones típicas (LXWXH) | Aplicación principal |
|---|---|---|---|
| LGP-BT-compacto | 500 kVA - 1000 kVA | 3600 mm x 2200 mm x 2400 mm | Pequeños complejos comerciales, áreas residenciales |
| Lgp-bt-estándar | 1000 KVA - 2000 KVA | 4500 mm x 2600 mm x 2600 mm | Plantas industriales medianas, grandes centros comerciales |
| LGP-BT-HIGHPACIDAD | 2000 KVA - 2500 KVA | 5500 mm x 2800 mm x 2800 mm | Industria pesada, grandes proyectos de infraestructura |
¿Cuáles son las preguntas frecuentes de subestación de transformador de tipo caja más común?
En mi trabajo diario, escucho las mismas preguntas inteligentes y sondeando una y otra vez. Permítanme abordar tres de los más frecuentes aquí, recurriendo a mis dos décadas de experiencia.
¿Cuál es la vida útil típica de una subestación de transformador de tipo caja?
Esto depende en gran medida de la calidad de los componentes, el entorno operativo y el régimen de mantenimiento. Una unidad bien construida de un fabricante de buena reputación comoPoder de Lugao, operar en un entorno estándar y con mantenimiento básico, puede durar de 20 a 25 años. El uso de materiales de mayor especificación, como los recintos de acero inoxidable para entornos corrosivos, puede extender esto aún más.
¿Cómo difieren el mantenimiento de una subestación tradicional?
Esta es una ventaja clave. El diseño compacto e integrado de unSubestación de transformador de tipo cajaen realidad simplifica el mantenimiento. Debido a que todos los componentes están alojados y diseñados para funcionar como un sistema, las verificaciones de rutina son más rápidas. No hay necesidad de moverse entre diferentes estructuras. Sin embargo, requiere técnicos capacitados específicamente en este equipo integrado. Brindamos documentación y capacitación integrales con cadaPoder de LugaoUnidad para asegurarse de que su equipo esté preparado.
¿Se puede personalizar para necesidades específicas del proyecto?
Absolutamente. Si bien tenemos modelos estándar, el poder real de un modernoSubestación de transformador de tipo cajaradica en su flexibilidad. He supervisado las personalizaciones para todo, desde puertas extra anchas para requisitos de acceso específicos y sistemas de enfriamiento especiales para climas extremos hasta sistemas integrados de supresión de incendios e interfaces avanzadas de monitoreo remoto. La clave es asociarse con un fabricante que tenga la capacidad de ingeniería para hacerlo realidad.
¿Está listo para especificar los componentes correctos para su proyecto?
Elegir unSubestación de transformador de tipo cajaes más que solo comprar un producto; Está invirtiendo en el corazón de su infraestructura de energía durante las próximas dos décadas. Las especificaciones de sus componentes no son solo números en una página: son los determinantes directos del tiempo de actividad, la seguridad y el costo total de propiedad de su proyecto. Durante más de veinte años, el equipo dePoder de Lugaoha estado guiando a profesionales como usted a través de estas decisiones críticas, proporcionando no solo equipos, sino una asociación basada en una profunda experiencia técnica y un compromiso con su éxito a largo plazo.
No deje su confiabilidad de poder al azar.ContáctenoshoyPara una consulta gratuita de sin compromiso. Deje que nuestros expertos lo ayuden a analizar sus requisitos de carga, condiciones del sitio y objetivos operativos para especificar los perfectosSubestación de transformador de tipo cajapara tus necesidades únicas. Visite nuestro sitio web o llámenos directamente para comenzar la conversación.
