La aparamenta es la columna vertebral de todo sistema de energía eléctrica moderno. Desde los terminales del generador de una planta de energía hasta el último panel de distribución de un edificio comercial, los tableros realizan las funciones esenciales de conmutación, protección, aislamiento y monitoreo que mantienen el flujo de energía de manera segura y confiable. Sin él, no sería posible el funcionamiento controlado ni la gestión segura de fallos de las redes eléctricas.
A medida que crece la demanda mundial de electricidad, las redes eléctricas se vuelven más complejas y se acelera la integración de fuentes de energía renovables, los requisitos impuestos a los equipos de distribución están evolucionando rápidamente. Clasificaciones de resistencia a cortocircuitos más altas, coordinación de protección más inteligente, integración de monitoreo digital y estándares de desempeño ambiental más estrictos están remodelando las especificaciones exigidas por empresas de servicios públicos, operadores industriales y desarrolladores de infraestructura en todo el mundo.
Este documento técnico proporciona un examen exhaustivo de la tecnología de aparamenta en todas las clases de voltaje, desde aparamenta de distribución de bajo voltaje hasta unidades principales en anillo de media tensión y aparamenta en gabinete metálico de alta tensión. Cubre los principios de ingeniería subyacentes a cada categoría de producto, los parámetros y estándares clave de rendimiento que rigen las especificaciones, los dominios de aplicación principales y una metodología de adquisición estructurada para guiar las decisiones de selección de tecnología.
Lugao Power Co., Ltd. es un fabricante líder con sede en China de toda la gama de voltajes de aparamenta y ofrece productos certificados según los estándares IEC, ANSI e IEEE con capacidad OEM, un sólido soporte de ingeniería personalizada y una amplia experiencia en exportación global. Este documento también presenta la cartera de productos, las capacidades de fabricación y el posicionamiento competitivo de Lugao Power como socio proveedor confiable para proyectos globales de aparamenta.
La capacidad de generación eléctrica instalada a nivel mundial superó los 9.000 GW en 2024 y continúa creciendo a aproximadamente un 3% anual. Cada vatio de esa capacidad (ya sea generado por carbón, gas, energía nuclear, hidroeléctrica, solar o eólica) debe pasar por sistemas de aparamenta varias veces en su viaje desde el generador hasta el consumidor. La operación confiable y segura de esta infraestructura de aparamenta no es simplemente una consideración de ingeniería; es un requisito previo para el funcionamiento de la sociedad moderna.
El acceso a la electricidad, la confiabilidad de la red y la velocidad de expansión de la infraestructura son determinantes críticos de la competitividad económica. Los cortes de energía causados por fallas en los equipos de conmutación cuestan a las economías industriales miles de millones de dólares anualmente en pérdida de producción y equipos dañados. Por el contrario, los sistemas de aparamenta bien diseñados y mantenidos adecuadamente permiten redes de alta disponibilidad que sustentan todo, desde las operaciones hospitalarias hasta la fabricación de semiconductores y los servicios de centros de datos.
El mercado mundial de aparamenta estaba valorado en aproximadamente 127 mil millones de dólares en 2023 y se prevé que crezca a una tasa compuesta anual del 6,8% al 7,9% hasta 2030, alcanzando un valor estimado de 200 a 215 mil millones de dólares. Los principales impulsores del crecimiento incluyen:
| Región | 2023 (millones de dólares) | 2030F (millones de dólares) | CAGR | Conductor principal |
| Asia-Pacífico | 52,4 dólares | 87,6 dólares | 7,6% | Industrialización |
| Europa | 28,1 dólares | 44,8 dólares | 6,9% | Actualización de la red, eliminación gradual de SF₆ |
| América del norte | 24,6 dólares | 39,4 dólares | 7,0% | Infraestructura envejecida y desarrollo de energías renovables |
| Medio Oriente y África | 12,3 dólares | 22,1 dólares | 8,7% | Electrificación |
| América Latina | 9,6 dólares | 15,7 dólares | 7,2% | Expansión de la red |
Tabla 1: Mercado mundial de aparamenta por región, 2023-2030 (indicativo)
El término "aparamenta" se refiere colectivamente a la combinación de interruptores de desconexión eléctrica, fusibles, disyuntores y equipos de control, protección, medición y monitoreo asociados ensamblados como un sistema integrado y coordinado. Los dispositivos de distribución controlan, protegen y aíslan equipos eléctricos en sistemas de energía. Es la interfaz entre la red eléctrica y las cargas a las que sirve, y el mecanismo de aplicación de los esquemas de protección y control que mantienen la red segura.
Un conjunto de aparamenta puede variar en escala física desde un único tablero de distribución de bajo voltaje que ocupa unos pocos cientos de milímetros de espacio en la pared, hasta una subestación de alto voltaje aislada por gas que abarca miles de metros cuadrados. A pesar de este rango de escala, todos los cuadros realizan el mismo conjunto de funciones fundamentales.
| Función | Descripción e importancia |
| Traspuesta | Hacer y romper circuitos eléctricos en condiciones normales de funcionamiento. Permite reconfiguraciones de red planificadas, transferencias de carga y aislamiento de equipos para mantenimiento. |
| Protección | Detectar condiciones anormales (sobrecorrientes, cortocircuitos, fallas a tierra, variaciones de voltaje) e iniciar una interrupción rápida del circuito para limitar el daño al equipo y evitar fallas en cascada. |
| Aislamiento | Crear una interrupción eléctrica comprobada, visible y segura en un circuito, que permite al personal trabajar en equipos desenergizados sin riesgo de reenergización involuntaria. |
| Medición y medición | Medición de voltaje, corriente, potencia, energía, factor de potencia y armónicos para facturación, monitoreo, gestión de carga y evaluación de la calidad de la energía. |
| Monitoreo y control | Proporcionar visibilidad local y remota del estado del circuito, condiciones de alarma y estado del equipo; permitiendo operaciones de conmutación remota a través de SCADA o sistemas de automatización de subestaciones. |
Tabla 2: Las cinco funciones principales de los equipos de distribución
La función más crítica y técnicamente exigente de los cuadros de distribución es la interrupción de la corriente de falla. Cuando ocurre un cortocircuito en un sistema de energía, las corrientes de falla pueden alcanzar valores de 10 a 50 veces la corriente de funcionamiento normal en milisegundos. Si no se interrumpen rápidamente, estas corrientes de falla causarán daños térmicos y mecánicos catastróficos a cables, transformadores y otros equipos.
El disyuntor, el dispositivo de interrupción principal en un conjunto de aparamenta, debe realizar tres acciones en secuencia rápida: detectar la falla (a través de relés de protección asociados), separar los contactos eléctricos y extinguir el arco que se forma entre los contactos de separación. El mecanismo de extinción del arco es el diferenciador clave entre las diferentes tecnologías de interruptores automáticos y se analiza en detalle en el Capítulo 7.
La clasificación más fundamental de los equipos de conmutación es según el nivel de voltaje al que opera. El nivel de voltaje determina las distancias de aislamiento requeridas, los niveles de energía del arco, las dimensiones del equipo y los estándares aplicables. La clasificación de voltaje estándar de la industria es:
| Clase de voltaje | Rango de voltaje | Aplicaciones típicas | Estándares primarios |
| Baja Tensión (BT) | Hasta 1.000 V CA | Distribución edilicia, control de motores, paneles industriales. | CEI 61439, CEI 60947, UL 508A |
| Media Tensión (MT) | 1 kilovoltio – 52 kilovoltio | Distribución primaria, suministro industrial, proyectos de energías renovables. | CEI 62271-100 / -200 / -202 |
| Alto voltaje (AT) | 52 kilovoltios – 800 kilovoltios | Subestaciones de transmisión, interconexiones de red. | IEC 62271-100/-203, IEEE C37 |
| Ultra alto voltaje (UHV) | Por encima de 800 kV | Red troncal de transmisión HVDC/HVAC de larga distancia | IEC 62271 (especial) |
Tabla 3 — Clasificación de celdas por nivel de voltaje
Nota:Las definiciones de "media tensión" y "alta tensión" varían entre los organismos normalizadores y las convenciones regionales. En la terminología IEC, HV cubre todos los voltajes superiores a 1 kV, con una distinción adicional entre "alto voltaje" (1 a 52 kV, a veces llamado MV por los profesionales) y "extra alto voltaje" (EHV) por encima de 52 kV. Este documento técnico utiliza la convención para profesionales: LV ≤1 kV; VM = 1–52 kV; Alto voltaje = 52–800 kV.
Más allá del nivel de voltaje, los equipos de conmutación también se clasifican según otras dimensiones importantes:
| Dimensión | Categorías |
| Medio de aislamiento | Aislado por aire (AIS), SF₆ aislado por gas (GIS), Vacío, Aceite (heredado), Dieléctrico sólido |
| Tipo de gabinete | Cerrado en metal, revestido de metal, tipo cubículo, tipo abierto (exterior) |
| Medio de interrupción | Chorro de aire, Aceite, Vacío, SF₆, CO₂ / aire limpio (emergente) |
| Interior/Exterior | Aparamenta interior (ambiente controlado); Aparamenta para exteriores (construcción resistente a la intemperie) |
| Fijo / Retirable | Disyuntores de montaje fijo (menor costo, menos flexibilidad) frente a disyuntores extraíbles (mantenimiento más fácil, reemplazo en caliente) |
Tabla 4: Dimensiones adicionales de clasificación del tablero de distribución
La aparamenta de bajo voltaje opera con voltajes de sistema de hasta 1000 V CA (o 1500 V CC), cubriendo la etapa final de distribución de energía a los usuarios finales. Los cuadros de baja tensión son los más numerosos por número de unidades de cualquier categoría de cuadros de distribución: literalmente, miles de millones de unidades están instaladas en todo el mundo en edificios residenciales, comerciales e industriales, centros de datos, hospitales e instalaciones de fabricación. A pesar de su menor nivel de tensión, la aparamenta de BT no es sencilla; Los sistemas de baja tensión modernos deben gestionar grandes corrientes de falla, entornos armónicos complejos, altas densidades de cargas conectadas y requisitos cada vez más sofisticados de gestión de energía y calidad de la energía.
Un conjunto de aparamenta y control de baja tensión (LVSCA), definido por IEC 61439, normalmente incorpora los siguientes componentes funcionales:

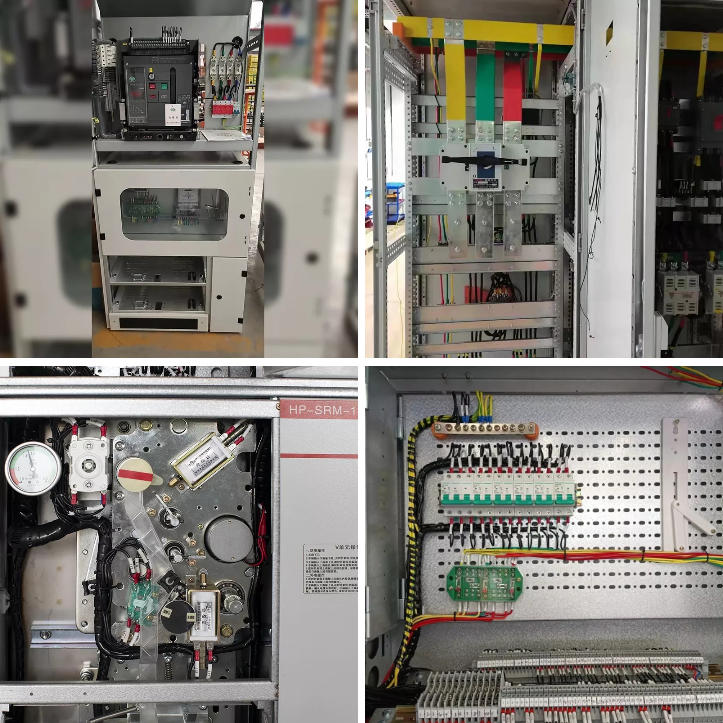

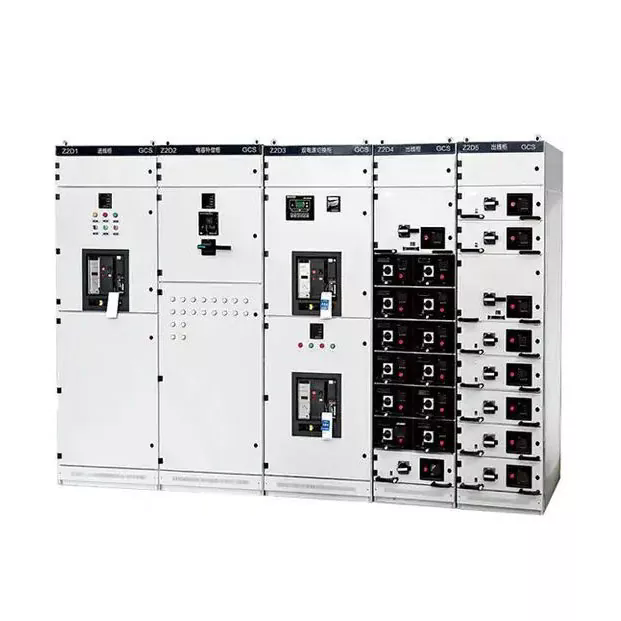

Figura 1: Tablero de distribución principal de bajo voltaje
IEC 61439 define varios tipos de conjuntos de aparamenta y control de baja tensión (LVSCA) en función de su construcción y características funcionales:
| Parámetro | Descripción y valores típicos |
| Tensión nominal (Ue) | La tensión de funcionamiento del conjunto. Valores comunes: 230/400 V, 400/690 V, 1.000 V. |
| Corriente nominal (pulg.) | Corriente continua máxima que el conjunto puede transportar sin exceder los límites de temperatura. Rango: 63 A a 6.300 A. |
| Resistencia a cortocircuitos (Icw) | Corriente soportada de pico y de corta duración. Valores típicos: 25 kA, 50 kA, 80 kA (1 s o 3 s). |
| Capacidad de ruptura (Icu / Ics) | Capacidad de corte en cortocircuito final (Icu) y de servicio (Ics) de los disyuntores. Debe exceder la corriente de falla máxima posible en el punto de instalación. |
| Grado de Protección (IP) | IP3X mínimo para uso industrial en interiores; IP54 o IP65 para exteriores o entornos hostiles según IEC 60529. |
| Forma de Separación Interna | IEC 61439 Formas 1 a 4b definen la separación entre unidades funcionales y barras colectoras. Las formas más altas mejoran la seguridad y la contención de fallas. |
Tabla 5: Parámetros técnicos clave de la aparamenta de baja tensión
La aparamenta de media tensión opera en el rango de 1 kV a 52 kV y representa el nivel primario de conmutación y protección para las redes de distribución de energía. Se encuentra en los terminales secundarios de subestaciones de transmisión masiva, en subestaciones de distribución primaria, en grandes instalaciones industriales, en el punto de conexión de plantas de energía renovable y dentro de subestaciones transformadoras tipo caja. La aparamenta de MT determina la velocidad de eliminación de fallas, la selectividad de la protección y la flexibilidad operativa de la red de distribución.
El segmento de MT está experimentando la transformación tecnológica más significativa de cualquier categoría de aparamenta, impulsada por la eliminación gradual del gas SF₆, la integración de la protección y el monitoreo digitales y las demandas de las arquitecturas de redes inteligentes.

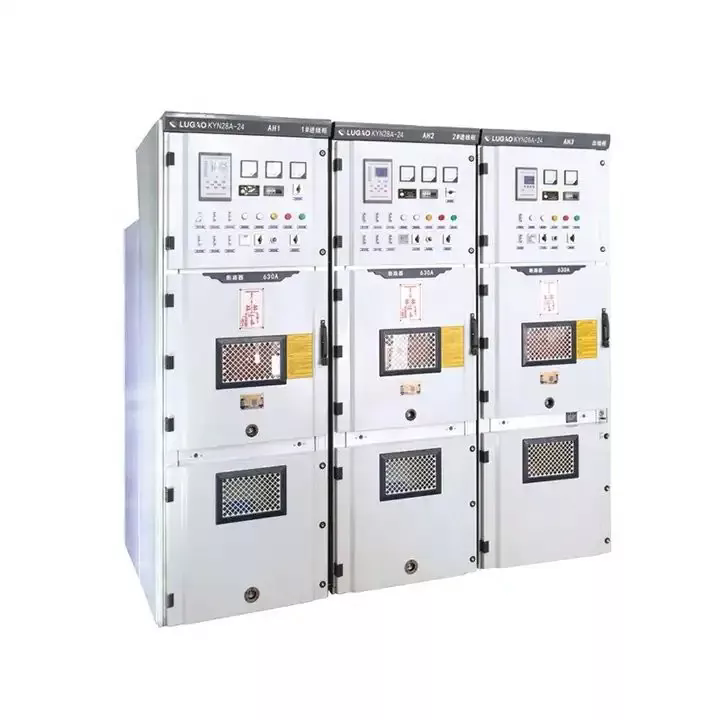

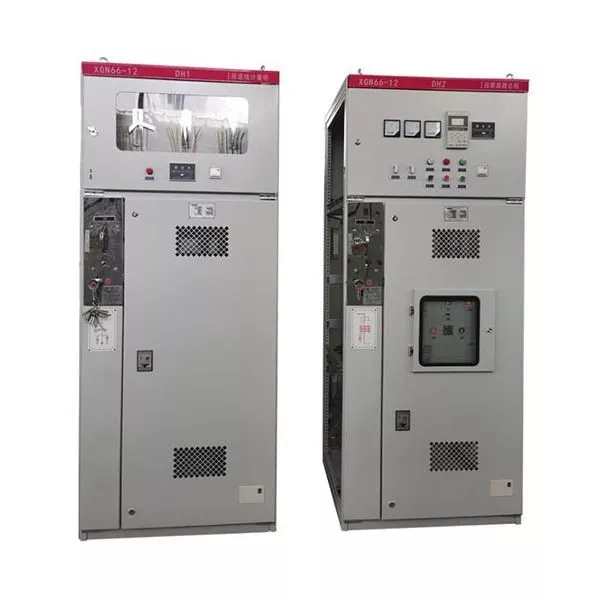

| Tipo de construcción | Características y aplicaciones |
| Tablero de distribución en gabinete metálico | Todas las partes vivas encerradas dentro de una carcasa metálica conectada a tierra, con compartimentos separados para barras colectoras, dispositivos de conmutación y conexiones de cables. Estándar para instalaciones modernas de MT en interiores (IEC 62271-200). |
| Aparamenta revestida de metal | Una subcategoría con barreras metálicas completas entre todas las partes y compartimentos activos. El nivel más alto de contención de fallas internas (IEC 62271-200 LSC2B). |
| Tablero de distribución tipo cubículo | Paneles de cubículos no resistentes al arco ensamblados en alineaciones. Más económico pero con menor rendimiento ante fallos de arco. |
| Aparamenta aislada en gas (GIS) | Todas las piezas vivas encerradas en recintos sellados llenos de SF₆ o de gas alternativo. Muy compacto, adecuado para instalaciones con limitaciones de espacio. |
| Aparamenta aislada en aire (AIS) | Utiliza aislamiento de aire dentro de recintos metálicos o estructuras abiertas. Huella más grande pero más simple y rentable. |
La unidad principal en anillo (RMU) es un conjunto de aparamenta de media tensión compacto y sellado de fábrica diseñado para redes de distribución de alimentación en anillo: la topología estándar para sistemas de cable de media tensión urbanos y suburbanos. Una RMU normalmente proporciona dos posiciones de interruptor de alimentador de anillo más una o más posiciones de alimentador de transformador con dispositivos de protección.
Figura 2 — Unidad principal en anillo (RMU): Celda de MT compacta para redes de distribución
Las RMU están disponibles en dos variantes de aislamiento principal:
| Tecnología | Principio de funcionamiento | Ventajas clave | Limitaciones |
| Vacío CB | Arco apagado en botella interruptora de alto vacío | Larga vida útil (>10 000 operaciones), sin gas, compacto y de bajo mantenimiento | Limitado a ≤52 kV |
| SF₆CB | El flujo de gas extingue el arco en la cámara presurizada | Alta capacidad de interrupción, excelente aislamiento, compacto | Alto PCA (~23 500), preocupaciones ambientales, se requiere monitoreo de gas |
| CB de explosión de aire | El aire a alta presión extingue el arco. | Sin gases peligrosos, apto para uso en exteriores. | Gran tamaño, alto mantenimiento, en gran medida obsoleto |
Tabla 6: Comparación de tecnologías de disyuntores de MT
| Parámetro | Rango/valores típicos |
| Tensión nominal | 3,6 kV, 7,2 kV, 12 kV, 17,5 kV, 24 kV, 36 kV, 40,5 kV, 52 kV |
| Corriente normal nominal | 630 A, 1250 A, 1600 A, 2000 A, 2500 A, 3150 A, 4000 A |
| Corriente de ruptura de cortocircuito | 12,5 kA, 16 kA, 20 kA, 25 kA, 31,5 kA, 40 kA, 50 kA |
| Resistencia a corto plazo | Normalmente 1 s o 3 s con corriente nominal de cortocircuito |
| Resistencia al impulso del rayo (LIWV) | 60 kV (clase 7,2 kV) a 250 kV (clase 52 kV), según IEC 62271-1 |
| Mecanismo operativo | Motor cargado por resorte (estándar); opciones manuales o solenoides |
| Norma aplicable | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
Tabla 7: Especificaciones técnicas del tablero de distribución de MT
La aparamenta de alto voltaje opera a voltajes del sistema superiores a 52 kV, con voltajes comúnmente utilizados de 72,5 kV, 145 kV, 245 kV, 420 kV y 550 kV. Este equipo forma la infraestructura crítica de conmutación y protección de la red de transmisión masiva, el nivel de energía más alto del sistema eléctrico, responsable de transportar grandes cantidades de energía eléctrica a largas distancias entre los centros de generación y los centros de carga regionales.
Las consecuencias de una falla en una aparamenta de alta tensión son graves: un solo disyuntor defectuoso en una importante subestación de transmisión de 220 kV puede desconectar cientos de megavatios de generación o carga. Los daños a los equipos causados por corrientes de falla en niveles de alta tensión pueden ser catastróficos y costosos. Este contexto explica el rendimiento extremadamente exigente y los rigurosos requisitos de prueba que deben satisfacer los cuadros de alta tensión.
En la tecnología AIS, los componentes de las aparamentas de alta tensión (disyuntores, seccionadores, seccionadores de puesta a tierra, transformadores de instrumentos) se instalan en estructuras al aire libre con aire que proporciona aislamiento entre las partes vivas y la tierra. Las subestaciones AIS han sido el estándar para la conmutación a nivel de transmisión durante décadas y siguen siendo comunes a nivel mundial debido a su simplicidad, menor costo y facilidad de mantenimiento e inspección.
Las subestaciones AIS requieren una superficie de terreno importante para mantener distancias de seguridad. Una subestación AIS típica de 220 kV puede requerir de 1 a 3 hectáreas, con varios metros de espacio libre entre fases y a tierra.
En la tecnología GIS, todos los componentes activos están alojados dentro de gabinetes cilíndricos de aluminio sellados y llenos de gas SF₆. Las propiedades dieléctricas superiores del SF₆ permiten reducir drásticamente los espacios entre fase y tierra y entre fases, lo que reduce la huella de la subestación a entre un 10% y un 15% del área AIS equivalente.
Se prefiere el SIG en entornos con limitaciones de espacio, como subestaciones subterráneas urbanas, plataformas marinas, sitios de gran altitud y áreas industriales muy contaminadas.
Figura 3: Subestación de transmisión de aparamenta aislada en gas (GIS) de alto voltaje
La aparamenta híbrida integra múltiples funciones primarias (disyuntor, seccionador, interruptor de tierra, transformador de corriente) dentro de un único módulo compacto lleno de SF₆. Esto ofrece una reducción de huella intermedia entre AIS y GIS, a un costo entre los dos. HGIS se utiliza cada vez más en extensiones de terrenos abandonados y adiciones de capacidad donde el SIG completo tiene un costo prohibitivo.
El disyuntor SF₆ de tipo soplador o de autoexplosión es la tecnología de alta tensión dominante. Las mejoras en la geometría de contacto y el control del arco reducen la energía operativa, lo que permite mecanismos confiables accionados por resorte en lugar de grandes actuadores hidráulicos/neumáticos. Todavía se están investigando alternativas graduales de SF₆ para HV (mezclas de CO₂/O₂, interruptores de vacío), con un despliegue comercial limitado a partir de 2026.
| Parámetro | Especificación del cuadro de distribución Lugao HV |
| Rango de voltaje | 3600 V – 40 500 V (cumple con las definiciones de clase de voltaje IEC 62271-1) |
| Corriente normal nominal | Hasta 4.000 A |
| Resistencia a cortocircuitos | Hasta 50 kA (resistencia de corta duración de 1 s) |
| Tipo de gabinete | Gabinete con caja metálica completamente aislado; configuraciones interiores y exteriores |
| Medio de aislamiento | Aislado por aire (AIS) / Aislado por sólidos; Configuraciones SF₆ disponibles |
| Cumplimiento de estándares | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, serie ANSI/IEEE C37 |
| Certificaciones | CE, ISO, CCC; Probado por terceros |
Tabla 8: Especificaciones técnicas del tablero de distribución de alto voltaje de Lugao Power
Cuando los contactos del disyuntor se separan bajo carga o corriente de falla, la energía eléctrica sostiene un arco de plasma entre los contactos. Las temperaturas alcanzan entre 5.000 y 20.000 K, transportando toda la corriente de falla hasta que se extingue. La capacidad de extinción del arco del interruptor (velocidad para interrumpir en una corriente natural cero) determina la corriente de falla máxima interrumpible (capacidad de corte) y la energía que pasa.
Los medios de interrupción, la geometría de los contactos y el diseño del mecanismo operativo definen los requisitos de mantenimiento y rendimiento del interruptor.
| Medio | Rango de voltaje | Rendimiento de última hora | Impacto ambiental | Mantenimiento | Tendencia |
| Vacío | BT – 52 kV | Excelente | Ninguno | muy bajo | Creciente |
| Gas SF₆ | MT – AT | Excelente | 23.500 GWP ⚠ | Bajo (sellado) | Regulado ↓ |
| Aire (ACB) | LV | Bien | Ninguno | Moderado | Estable |
| Aceite (a granel) | MV (heredado) | Bien | Riesgo de incendio | Alto | Legado ↓ |
| Mezcla de CO₂ | MV-HV (desarrollo) | emergente | PCA ~1 | Por determinar | Fase de I+D |
Tabla 9: Comparación de medios de extinción de arco entre categorías de tableros
El Reglamento de gases fluorados de la UE (UE 2024/573) elimina gradualmente el SF₆ para las nuevas instalaciones de MT a partir de 2030. Otras regiones están adoptando normas similares. Las respuestas de la industria incluyen:
⚠ NOTA DE ADQUISICIÓN
Para proyectos con una vida útil de 20 a 30 años, especificar tecnología libre de SF₆ evita costos de reemplazo temprano. Los cuadros de media tensión con aislamiento sólido y vacío de Lugao Power ofrecen alternativas compatibles y preparadas para el futuro. Contrate la ingeniería de Lugao para obtener soluciones óptimas sin SF₆.
| Parámetro | Definición e importancia |
| Tensión nominal (Ur) | El voltaje más alto del sistema al que el tablero puede operar continuamente. Debe exceder el voltaje máximo de operación en la instalación. |
| Corriente nominal de ruptura de cortocircuito (Isc) | Corriente de falla máxima que el interruptor puede interrumpir de manera confiable. Debe exceder la posible corriente de falla del sistema. |
| Resistencia nominal a corto plazo (Icw) | La corriente máxima que la aparamenta puede transportar durante un tiempo definido (1 s o 3 s) sin daños estructurales. |
| Corriente normal nominal (Ir) | Corriente de carga continua máxima dentro de límites térmicos, con margen para crecimiento de carga. |
| Niveles de aislamiento (LIWV / SIWV) | Tensiones soportadas a impulsos de rayo y tensiones soportadas a impulsos de conmutación. Debe coordinarse con la protección contra sobretensiones. |
| Clasificación de arco interno (IAC) | Las categorías IEC 62271-200 (A, B, AB) definen la contención segura de fallas de arco interno. |
| Pérdida de continuidad del servicio (LSC) | Las categorías IEC 62271-200 LSC1/LSC2/LSC2B definen si las bahías adyacentes permanecen energizadas durante el mantenimiento. |
Tabla 10: Parámetros técnicos críticos del tablero de distribución
| Estándar | Cuerpo | Alcance |
| CEI 62271-1 | CEI | Especificaciones comunes para aparamenta y control de alta tensión: todas las clases de tensión. |
| CEI 62271-100 | CEI | Disyuntores de CA: estándar primario de CB de MV/HV. |
| CEI 62271-200 | CEI | Aparamenta de CA en envolvente metálica para conjuntos de MT de 1 kV a 52 kV. |
| CEI 62271-203 | CEI | Aparamenta en envolvente metálica (GIS) aislada en gas para >52 kV — GIS de transmisión. |
| CEI 61439-1/-2 | CEI | Conjuntos de aparamenta de baja tensión: verificación del diseño y pruebas de rutina. |
| Serie ANSI/IEEE C37 | IEEE | Cubre disyuntores de CA de alta tensión (C37.04/06/09), aparamenta de media tensión (C37.20) y pruebas. |
| GB/T 3906 | SACO | Estándar chino para aparamenta encapsulada en metal de 3,6 a 40,5 kV. Equivalente a IEC 62271-200. |
| Serie IEC 60947 | CEI | Aparamenta de conmutación y control de baja tensión: normas de dispositivos para interruptores, seccionadores y contactores. |
Tabla 11: Normas internacionales clave para aparamenta
| Paso | Actividad | Preguntas clave y entregables |
| 1 | Análisis del sistema | Realizar/revisar análisis de cortocircuito. Determine la corriente de falla máxima posible en cada ubicación. |
| 2 | Definición de carga y voltaje | Defina la corriente normal nominal, el voltaje del sistema, la regulación de voltaje y los requisitos de OLTC, si corresponde. |
| 3 | Selección de tecnología | Seleccione la clase de voltaje (LV/MV/HV), medio de interrupción (vacío/SF₆/aire), tipo de gabinete (AIS/GIS/cerrado metálico), configuración interior/exterior. |
| 4 | Definición de estándares | Identifique los estándares aplicables, especifique las certificaciones requeridas (IEC, ANSI, CE, CCC, DNV, etc.) en la RFQ. |
| 5 | Coordinación de Protección | Definir funciones de relé, coordinación tiempo-corriente, protocolo de comunicación (IEC 61850, Modbus, DNP3), requisitos IAC/LSC. |
| 6 | Condiciones del sitio | Definir temperatura, altitud, humedad, contaminación, zona sísmica, instalación interior/exterior. Determine las especificaciones de reducción y gabinete. |
| 7 | RFQ y evaluación | Emitir especificación técnica. Evaluar ofertas: cumplimiento, pruebas de tipo, entrega, soporte, TCO. |
Tabla 12: Proceso de adquisición y especificación de tableros de distribución de siete pasos
| Elija aparamenta de media tensión con aislamiento sólido/vacío cuando... | Elija SF₆ GIS cuando… |
| SF₆ prohibido o regulado; preparado para el futuro y con bajo riesgo ambiental; MT ≤ 40,5 kV; bajo mantenimiento; preferencia interior | Área del sitio severamente limitada; tensión >40,5 kV; ambiente exterior altamente contaminado; intervalo de mantenimiento extendido; rendimiento herméticamente sellado |
Tabla 13 — Guía de selección de tecnología: Vacío/SI vs SF₆ GIS
💡 INFORMACIÓN CLAVE
Análisis del TCO: Durante una vida útil de 20 años, los costos totales de mantenimiento y final de vida útil de los cuadros de media tensión SF₆ superan a las alternativas con aislamiento sólido/vacío en un 15 % a 25 % (incluida la recuperación de SF₆). Se recomienda encarecidamente cuantificar esto antes del compromiso.

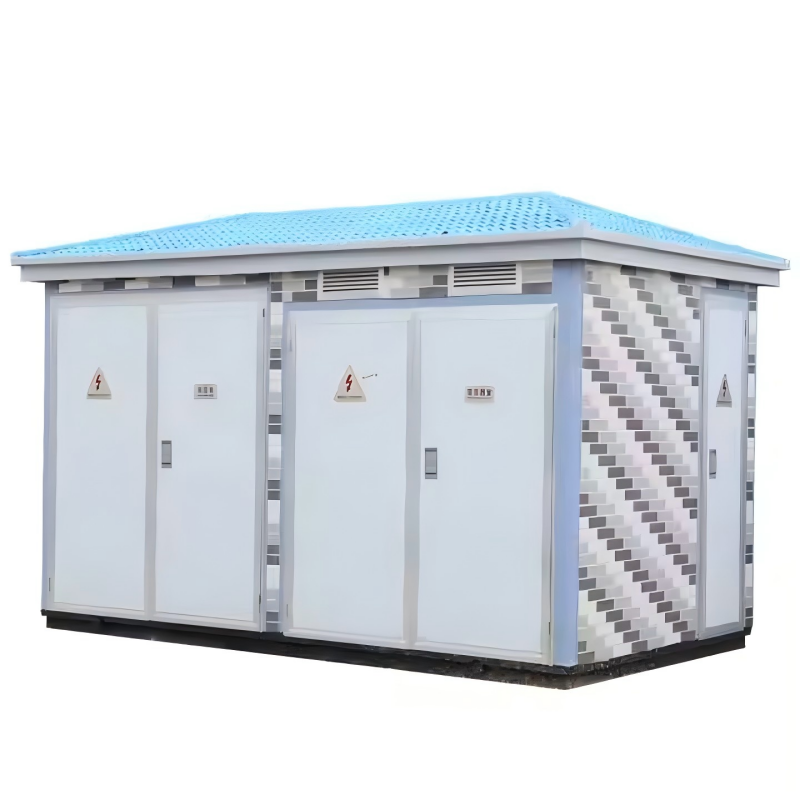

Lugao Power Co., Ltd.es un fabricante especializado líder en China de aparamenta eléctrica, transformadores de potencia y subestaciones transformadoras tipo caja. Con un enfoque dedicado en equipos de distribución de energía, Lugao ha desarrollado una profunda experiencia en ingeniería en todo el rango de voltaje, desde aparamenta de distribución de bajo voltaje hasta gabinetes metálicos de alto voltaje, al servicio de servicios públicos, contratistas de EPC, operadores industriales y desarrolladores de proyectos de energía renovable en todos los mercados globales.
El suministro directo de fábrica combinado con una sólida capacidad OEM, el cumplimiento de múltiples estándares y un equipo de soporte técnico altamente receptivo hacen de Lugao un socio de suministro preferido para proyectos internacionales que requieren calidad, cumplimiento y precios competitivos.
Figura 4: Planta de fabricación de Lugao Power Co., Ltd.
| Producto | Rango de voltaje/corriente | Estándares | Certificaciones |
| Tablero de distribución principal de BT (MDB) | Hasta 1.000 V / hasta 6.300 A | IEC 61439-1/-2, ES | CE, ISO, CCC |
| Centro de control de motores BT (MCC) | Hasta 1.000 V / hasta 4.000 A | CEI 61439-4, CEI 60947 | CE, ISO, CCC |
| Aparamenta de media tensión con envolvente metálica | 3,6 kV – 40,5 kV / hasta 4.000 A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, tipo probado |
| Unidad principal de anillo (RMU) | 12 kilovoltios – 40,5 kilovoltios | CEI 62271-200, CEI 62271-1 | CE, ISO, CCC, tipo probado |
| Gabinete cerrado de metal completamente aislado | 12 kV – 40,5 kV / hasta 4.000 A | CEI 62271-200 | CE, ISO, tipo probado |
| Aparamenta de alta tensión | 3.600 V – 40.500 V / hasta 4.000 A, 50 kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, tipo probado |
| Aparamenta personalizada/OEM | Según especificación del cliente | IEC / ANSI / GB / BS (por proyecto) | Por requisito del proyecto |
Tabla 14: Cartera de productos de aparamenta de potencia de Lugao
Las operaciones de fabricación e ingeniería de Lugao Power están certificadas según ISO 9001, con un Sistema de gestión de calidad (QMS) que cubre todas las fases de la realización del producto, desde la inspección del material entrante hasta el control del proceso de fabricación, las pruebas del producto terminado y el soporte posterior a la entrega. El SGC incluye procedimientos controlados para la revisión del diseño, la calificación de proveedores, la gestión de equipos de prueba calibrados, el procesamiento de no conformidades y las acciones correctivas.
Las pruebas de tipo, realizadas en unidades prototipo en laboratorios de pruebas de alto voltaje de terceros acreditados, verifican que el diseño cumple con todos los requisitos de rendimiento especificados. Las líneas de productos estándar de Lugao se someten a pruebas de tipo de acuerdo con las normas IEC y GB aplicables. Los informes de pruebas de tipo de laboratorios reconocidos (incluidos KEMA, TÜV Rheinland, SGS, CPRI y CEPRI) están disponibles para su revisión como parte del paquete de documentación de precalificación.
Las pruebas de tipo para aparamenta de MT (IEC 62271-200) incluyen:
| Prueba de rutina | Estándar / Criterios de Aceptación |
| Resistencia a la frecuencia de potencia | Tensión aplicada al nivel de aislamiento nominal durante 1 minuto: sin descargas disruptivas o disruptivas |
| Resistencia de aislamiento | Prueba Megger a 2,5 kV o 5 kV CC; resultado comparado con la línea de base y el umbral mínimo de aceptación |
| Prueba de funcionamiento mecánico | Mecanismos de operación de disyuntores y seccionadores ciclados; tiempos de operación y recorrido medidos |
| Verificación de enclavamiento | Todos los enclavamientos de seguridad (mecánicos y eléctricos) verificados para evitar secuencias de conmutación incorrectas. |
| Prueba funcional del relé de protección | Todas las funciones de protección configuradas se probaron con la configuración del relé; tiempos de viaje verificados según las especificaciones |
| Verificación del cableado y del circuito de control | Toda la continuidad, polaridad y aislamiento del cableado secundario y de control se verifican según los planos aprobados. |
| Inspección visual y dimensional | Todos los componentes, etiquetado, marcas de barras colectoras y conexiones verificadas con dibujos de fabricación aprobados. |
Tabla 15: Programa de prueba de rutina de Lugao Power para tableros de distribución
COMPROMISO DE CALIDAD
Cada envío de aparamenta de Lugao Power va acompañado de un paquete completo de documentación técnica: informe de prueba de rutina con todos los valores medidos y criterios de aceptación, referencias de certificados de prueba de tipo, certificados de materiales, registros de calibración para equipos de prueba, registros de inspección dimensional y planos de construcción. La inspección por parte de terceros y la FAT presenciada se pueden organizar a pedido.
